E3JK-5M1 Түүн дээрх цацрагийн фотосенсорын бүлгийн 5 м реле
BXUAN E3JK-5M1 түүн дээрх цацрагийн фотосенсорын бүлгийн: 5 м хүртэлх зай, 24–240 В г.х./т.х., реле гаралт, L-ON/D-ON, IP67. Конвейерууд, баглаажилт, автомата харцагуудад тохиромжтой.
- Хялбархан тайлбар
- ХОЛБООТ БҮТЭЭДҮҮР
| Хүндэтгэлийн арга | Хөрш дулаарах | |||
| Загвар | НПН | BPR-MC7M | BPR-KC7M | BPR-MC6M |
| НБН | BPR-MF7M | BPR-KF7M | BPR-MF6M | |
| Санал зөвшөөрөх зай | 7м | 6м | ||
| Стандарт шинжилгээний объект | Хараагүй: 75-мм диаметр мин. | |||
| Эрэлт хурдны ялгаа | -------- | |||
| Зорилтын өнцгөөс | 1.5° мин | |||
| Арьсын ууламж (байршил) | Улаан LED (624 нм) | Урд төлсөн LED (850 нм) | Улаан LED (624 нм) | |
| Электрич усажуулалт | 10 доо 30 VDC, уур аялал (p-p): 10% | |||
| Хүч хэрэглээ |
DC | хамгийн ихдээ 30 мА. | ||
| АТГ | -------- | |||

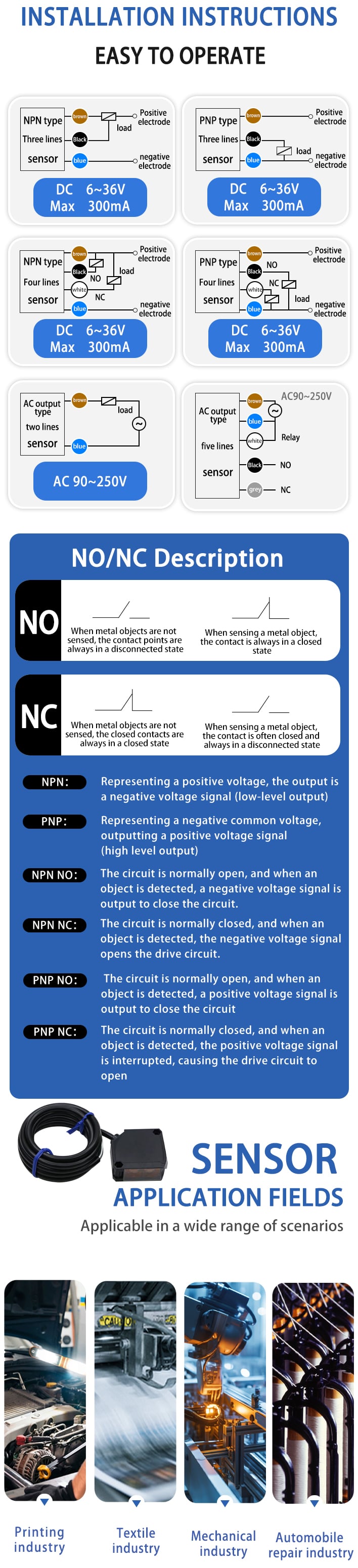

| Хяналтын гарц | Борлуулалтын хүчийн эерэг дундаж: 30 V хамгийн их., Борлуулалтын цаг: 100 mA хамгийн их., Эрэлттэй дуудлага: 3 В хамгийн их, орхих гаралтай гарал (NPN/PNP гарал нь загварын хамааралдаар санал болгоно), Гар-Хэрэгсэл/Ам/Тусгаагүй сонголтоор |
|||
| Хамгаалалтын цахилгаан | Эрчим хүчийн эерэг polarity хамгаалалт, гарал short-circuit хамгаалалт, гарал polarity хамгаалалт | |||
| Амьдрал хүслэн (relay гарал) |
Санаатай | -------- | ||
| Цахилгаан | -------- | |||
| Хариу өгөх хугацаа | 1 мс хамгийн их | |||

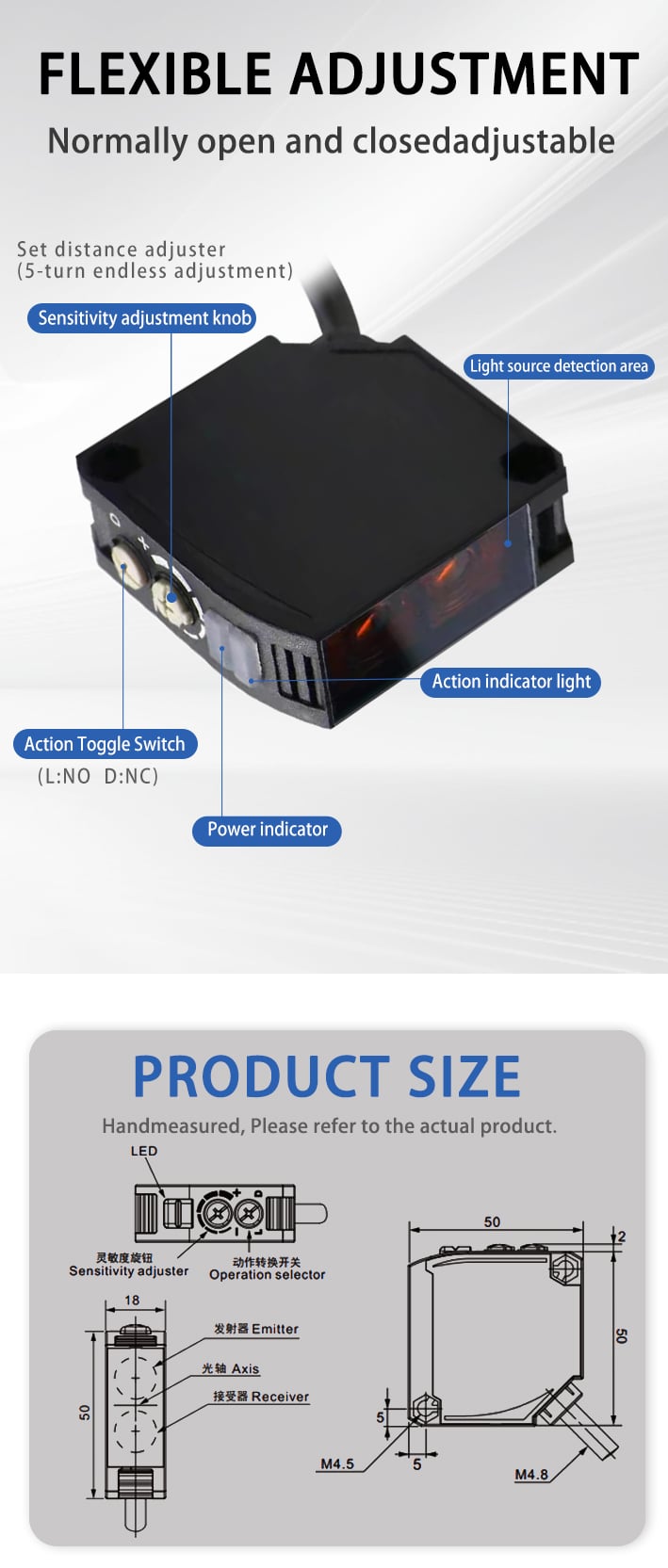

| Сэрэмжтэй байдлыг тохируулж | Нэг тойрогт засварлах装置 | |||
| Амбайн илүү (Хүрээн авагч) |
Шөнөжин ламп: 3,000 лк хамгийн их, Нарны өдрийн гэрэл: 11,000 лк хамгийн их | |||
| Орон нутгийн температур | Ажиллах үед: −25°C-55°C, Хадгалж үзэх үед: −40°C-70°C (хүрээлэн эсвэл тос байхгүй) | |||
| Орон нутгийн шинжин ихэнх | Ажиллах үед: 35% доош 85%, Хадгалалтын үед: 35% доош 95% (усны буурцгаан байхгүй) | |||
| Изоляцийн эсэргүүцэл | 20 MΩ хамгийн бага 500 VDC-д | |||
| Диэлектрик хүч | 1,500 ВAC, 50/60 Hz 1 минут | |||
| Дэмдэл төвөгтэй бүрдүүлэлт |
Хасах | 10-55 Hz, 1.5 мм хоёр урт амплитуддтай 2 цаг X, Y, Z чиглэлүүдэд | ||
| Алдаа | 10-55 Hz, 1.5 мм хоёр урт амплитуддтай 2 цаг X, Y, Z чиглэлүүдэд | |||
| Шок төвөгтэй бүрдүүлэлт |
Хасах | 500 м/с 2x, Y, Z зүйлийн бүх талуудад гучин удаа гаригтай | ||
| Алдаа | 500 м/с 2x, Y, Z зүйлийн бүх талуудад гучин удаа гаригтай | |||
| Хамгаалалтын дүрэм | IP64 | |||
| Холболтын арга | Өмнө нь дамжуулсан (стандарт урт: 2 м) | |||
| Материал | Тохиолдол | ABS (Акрилонитрил Бутадиен Стирол) | ||
| Хойд/Дисплей цонх |
Метакрил зүй | |||
| Засварлагч | POM | |||
| Кабель | ПВХ | |||
