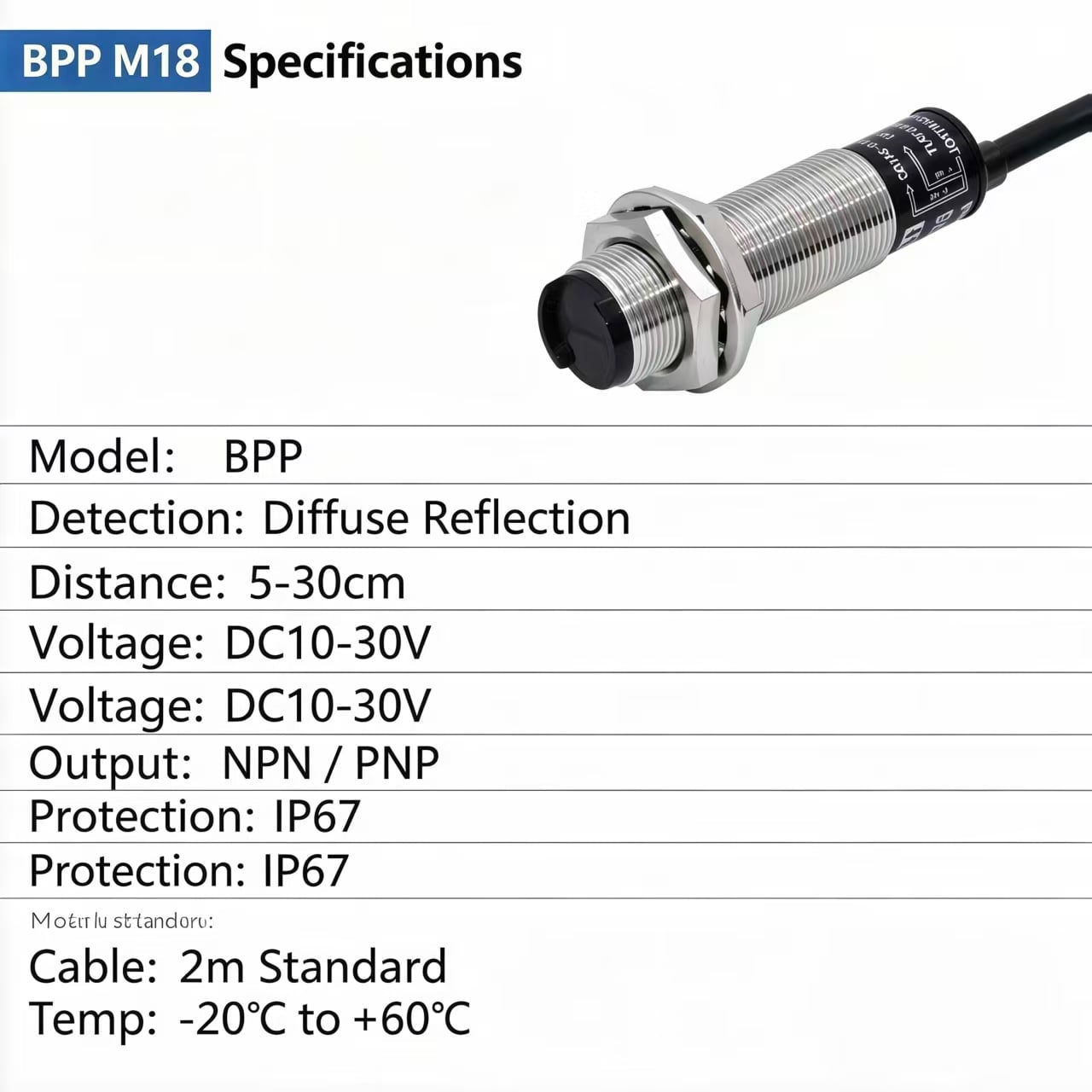

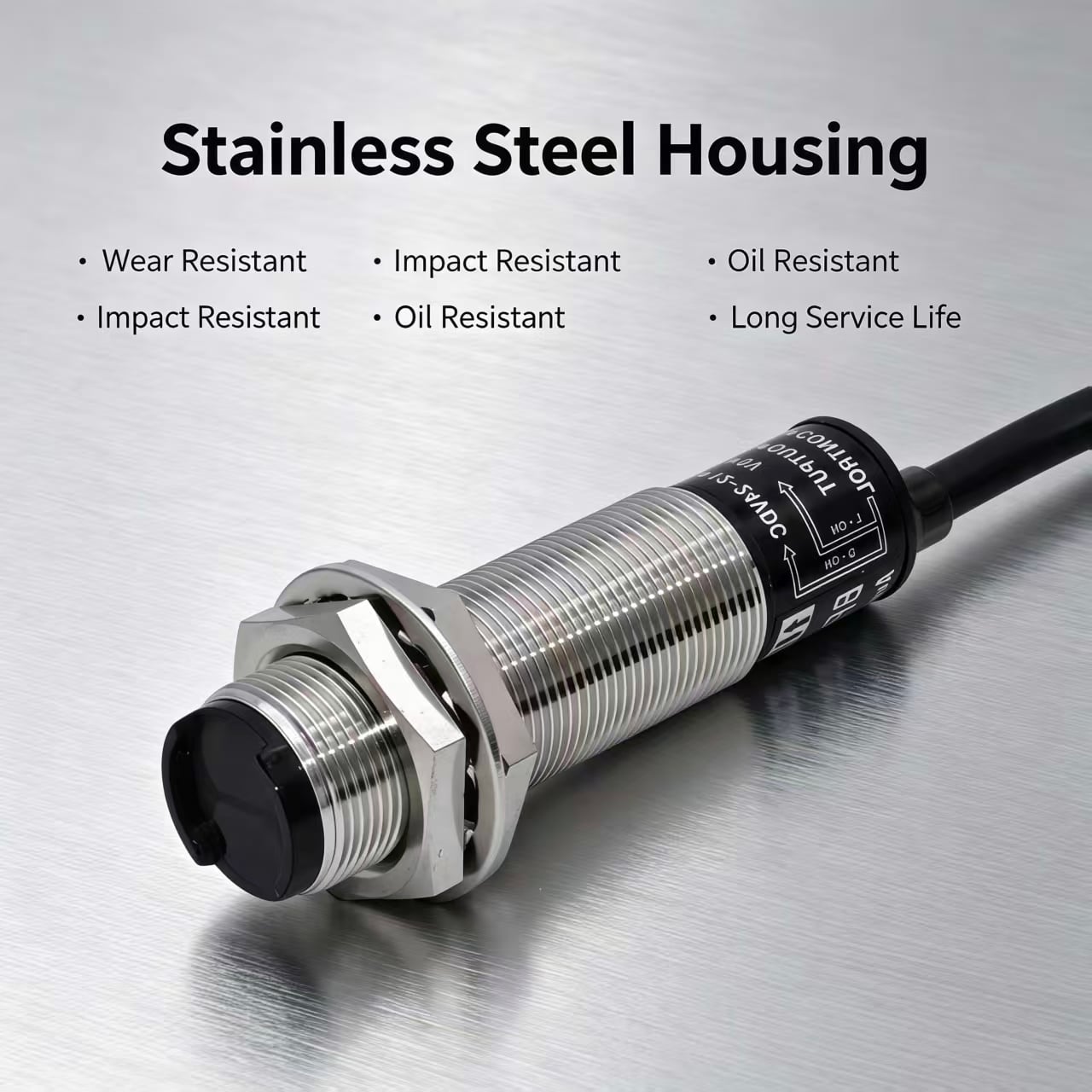

ステンレス鋼製円筒形フォトセンサ BPM

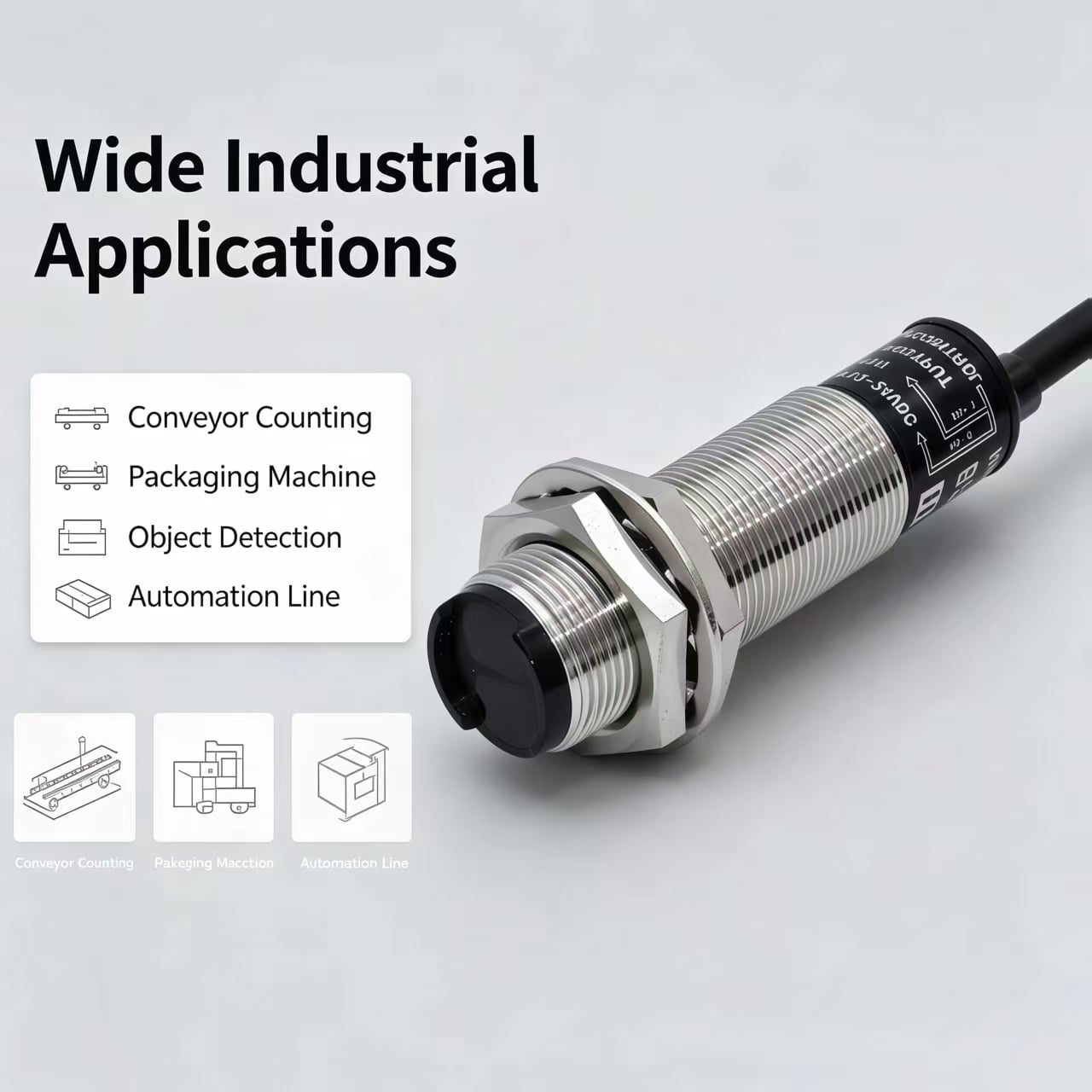

BPMシリーズの円筒形フォトセンサ。L-ON／D-ON出力切り替え可能、DC 10～30V対応、ステンレス鋼製ハウジングを採用。産業用オートメーションにおけるカウント、位置決め、存在検出に高い信頼性を発揮します。
- 概要
- 関連製品

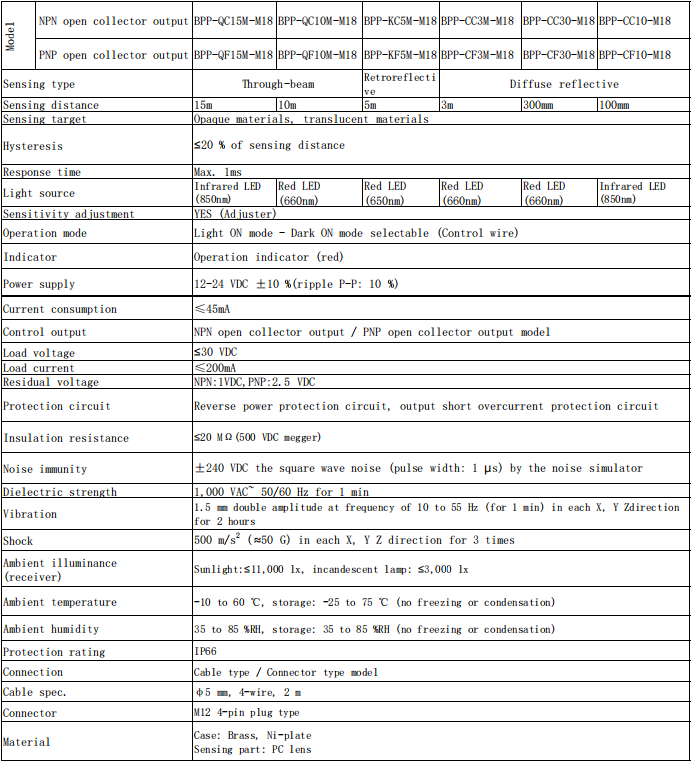

| モデル | NPN出力 | Bps-qc15m | Bps-qc10m | Bps-kc5m | 速度:bps-cc3m | Bps-cc30 | Bps-cc10 |
| PNP出力 | 速度:bps-qf15m | Bps-qf10m | Bps-kc5m | 速度を3mで | Bps-cf30 | Bps-cf10 | |
| 感知方法 | 透光線 | 振り返る | 散らばる反射 | ||||
| 感知範囲 | 15M | 10メートル | 5m | 3M | 300ミリメートル | 100mm | |
| 標的を検知する | 透明性のない材料,半透明な材料 | ||||||
| 光源 (波長) | 赤外線LED (850nm) | ||||||
| 歇歇症 | センサー範囲の ≤20% | ||||||
| 応答時間 | マックス 1ms | ||||||
| 感度調整 | 調整機 | ||||||

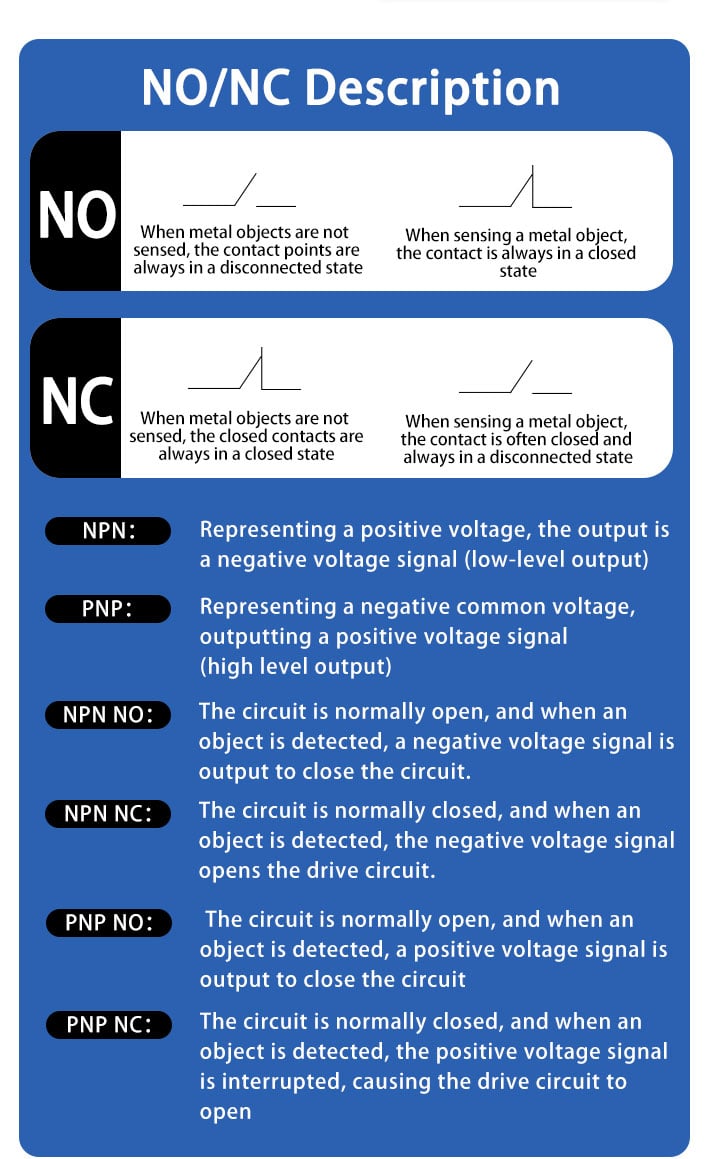

| 操作モード | ライトオンモード - ダークオンモード選択可能 (制御線) | ||||||
| 指示 | 見える赤光 | ||||||
| 電源 | 12-24 VDC ±10% (波紋P-P: 10%) | ||||||
| 現在の消費 | ≤45mA | ||||||

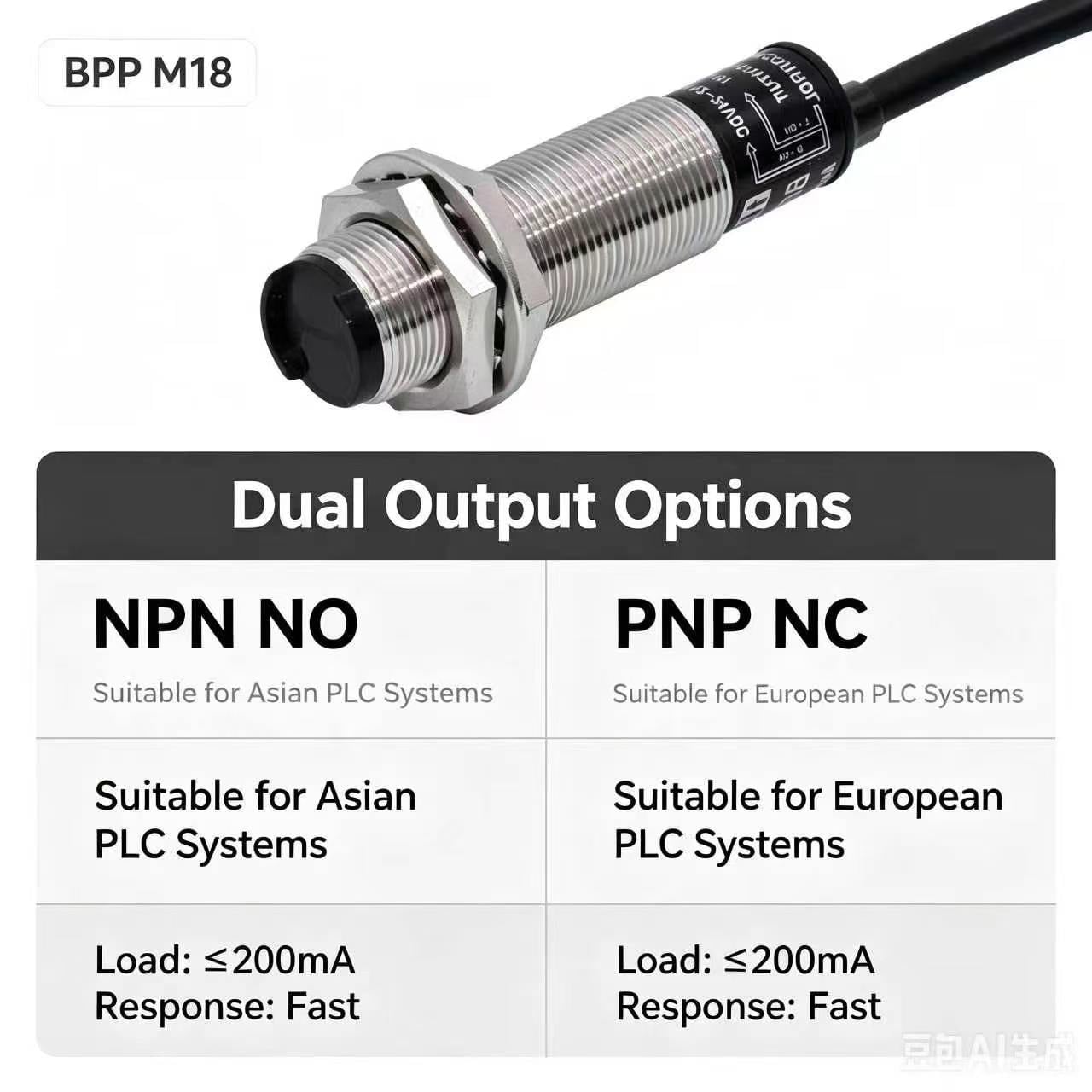

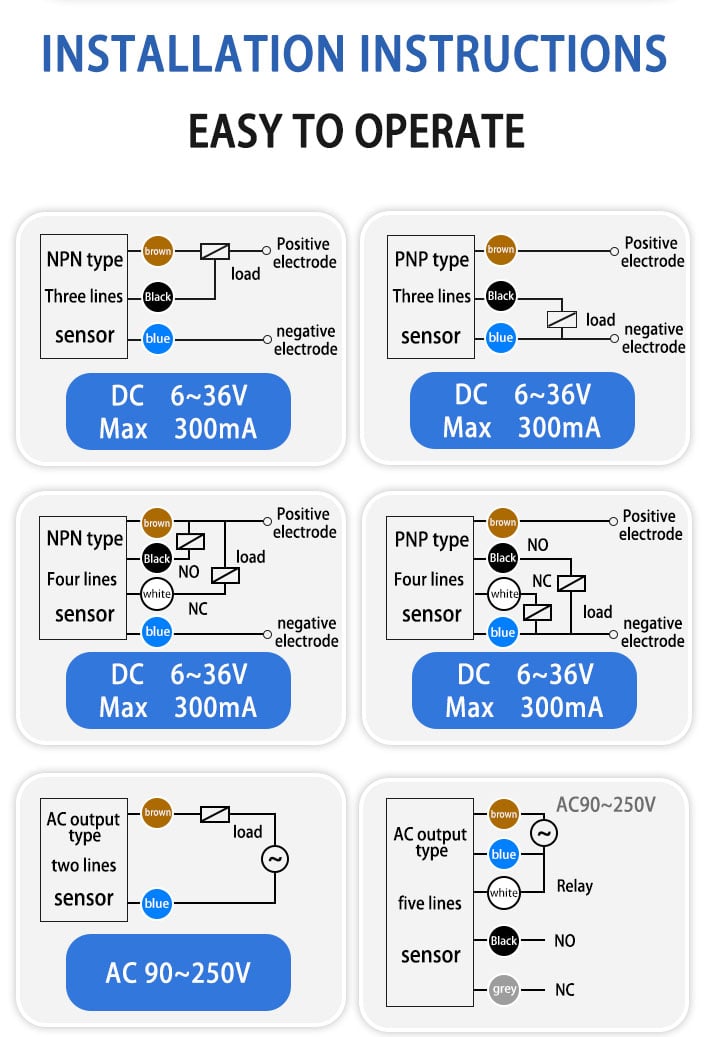

| 制御出力 | NPNオープンコレクター出力/PNPオープンコレクター出力モデル | ||||||
| 負荷電圧 | ≤30V DC | ||||||
| 負荷電流 | ≤200mA | ||||||
| 残電圧 | NPN:1VDC,PNP:2.5 VDC | ||||||
| 保護回路 | 逆電源保護回路,出力短回電流過剰保護回路 | ||||||
| 隔熱抵抗 | ≤20 MΩ ((500 VDC メッガー) | ||||||
| 騒音抵抗性 | ± 240 VDC 騒音シミュレーターの平方波騒音 (パルス幅:1 μs) | ||||||
| 介電力強度 | 1,000 VAC~50/60 Hz 1 分間 | ||||||
| 振動 | 周波数10〜55Hz (1分間) で,X,Y方向で2時間間,1.5mmのダブルアンプリチュド | ||||||
| 周囲照明 (受信機) | 日光:≤11,000lx,白熱ランプ: ≤3,000lx | ||||||
| 周囲温度 | -10〜60°C,保存: -25〜75°C (凍結や凝縮なし) | ||||||
| 周囲の湿度 | 35~85%RH,貯蔵: 35~85%RH (凍結や凝縮なし) | ||||||

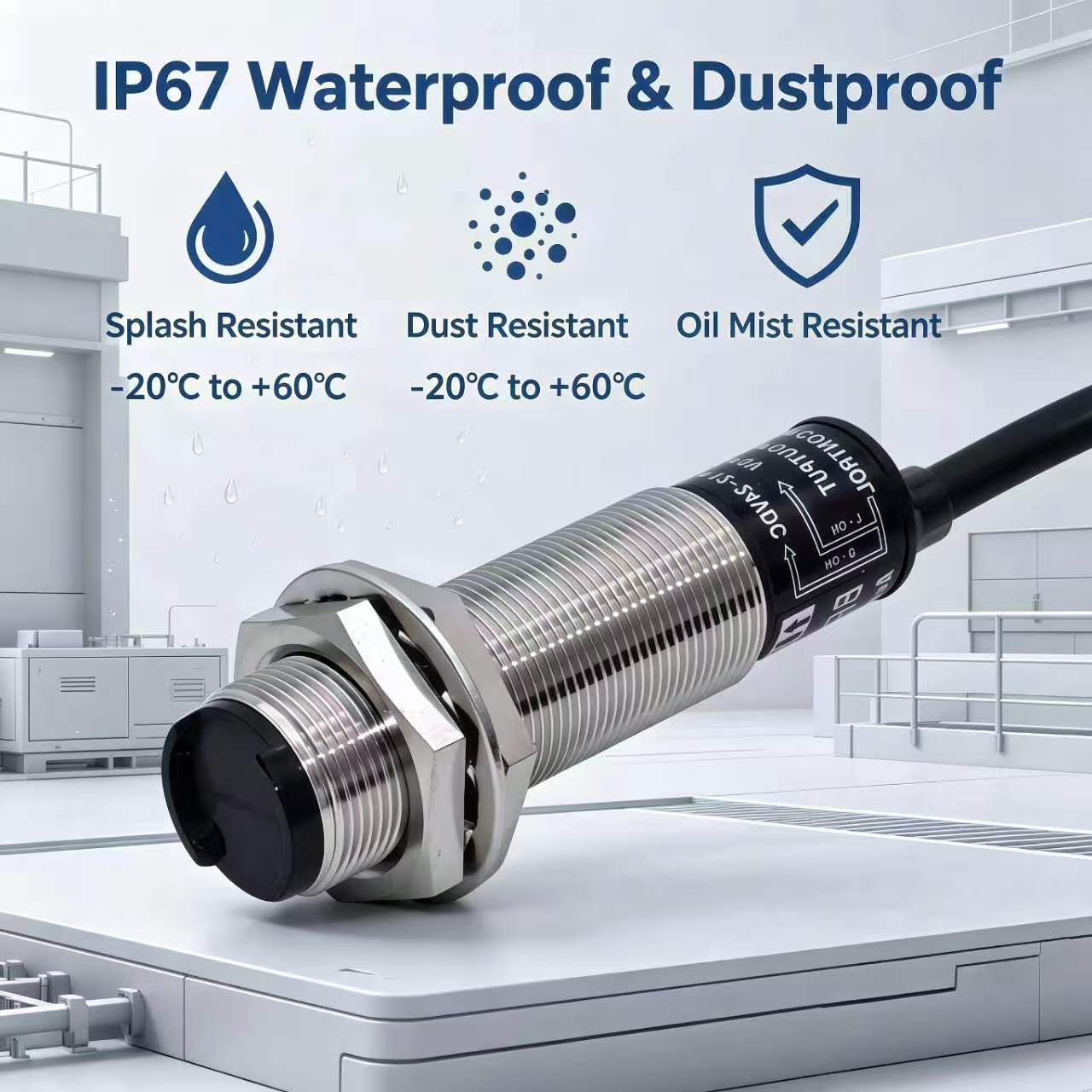

| 耐環境等級 | IP67 | ||||||
| 接続 | ケーブルタイプ | ||||||
| ケーブルの仕様 | φ5mm,4ワイヤー,2m | ||||||
| 素材 | ケース:銅,ニートプレート | ||||||
| センサー部分:PCレンズ | |||||||
