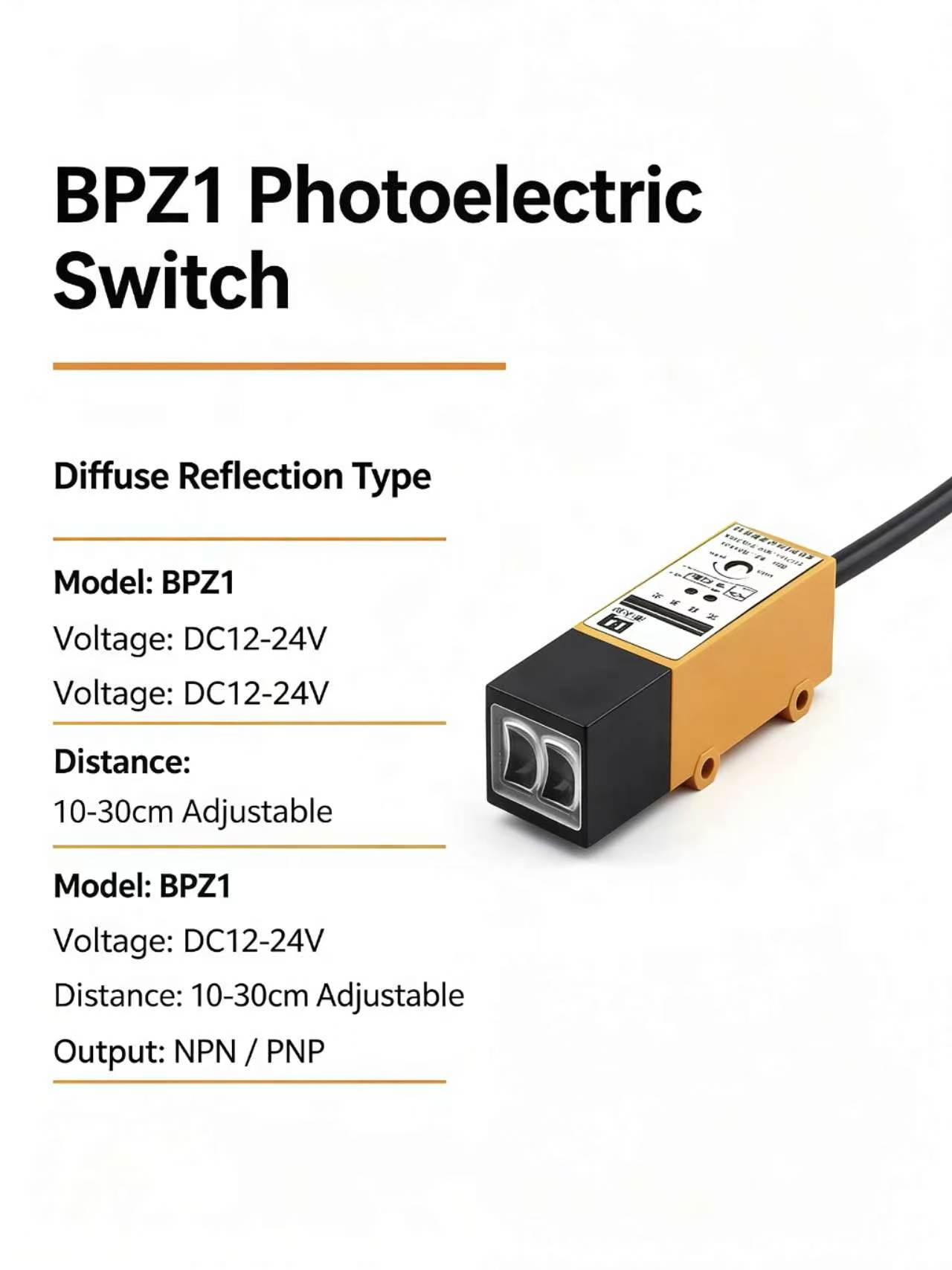

BPZ1シリーズ正方形光電センサ（拡散反射型）

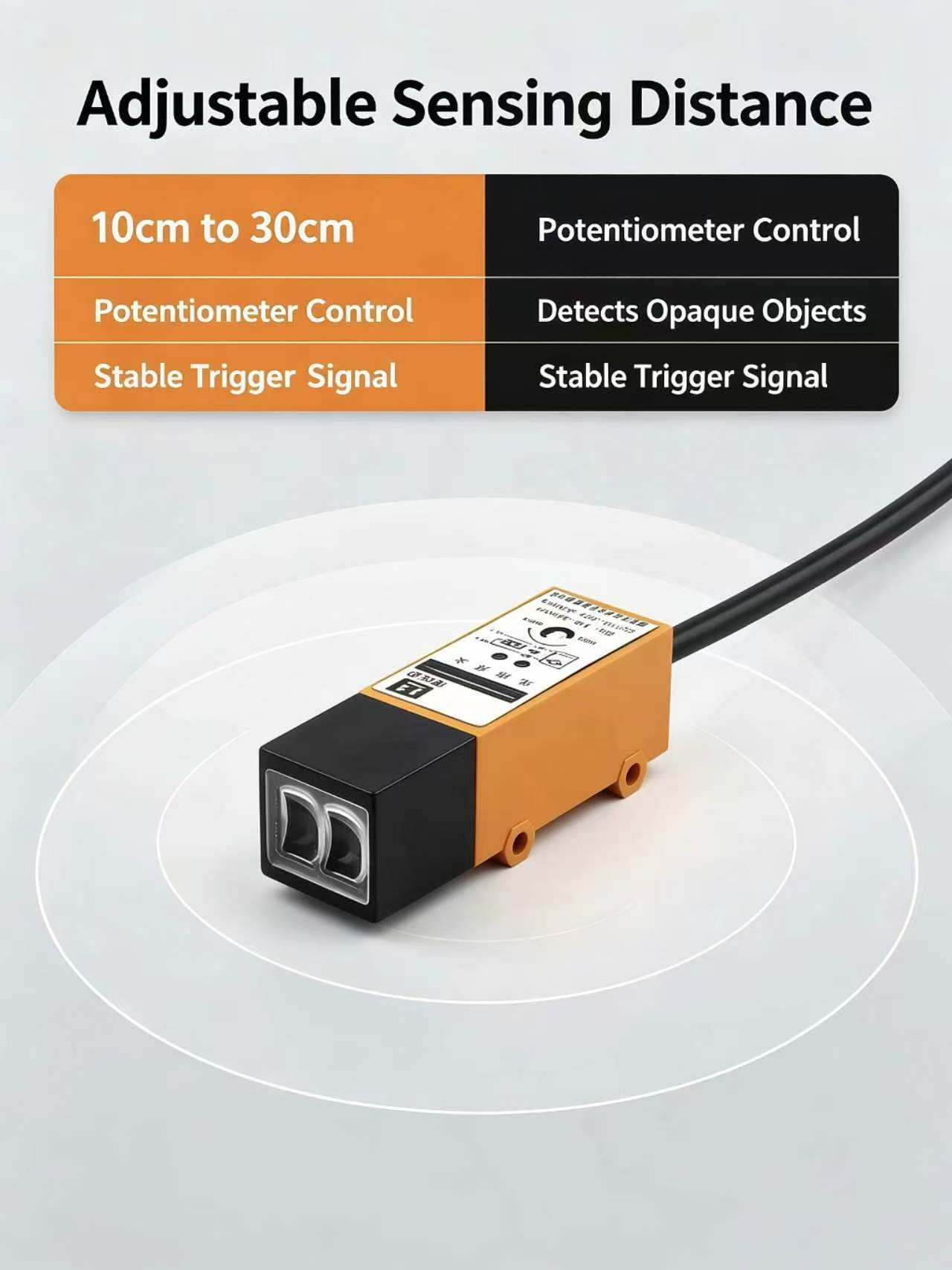

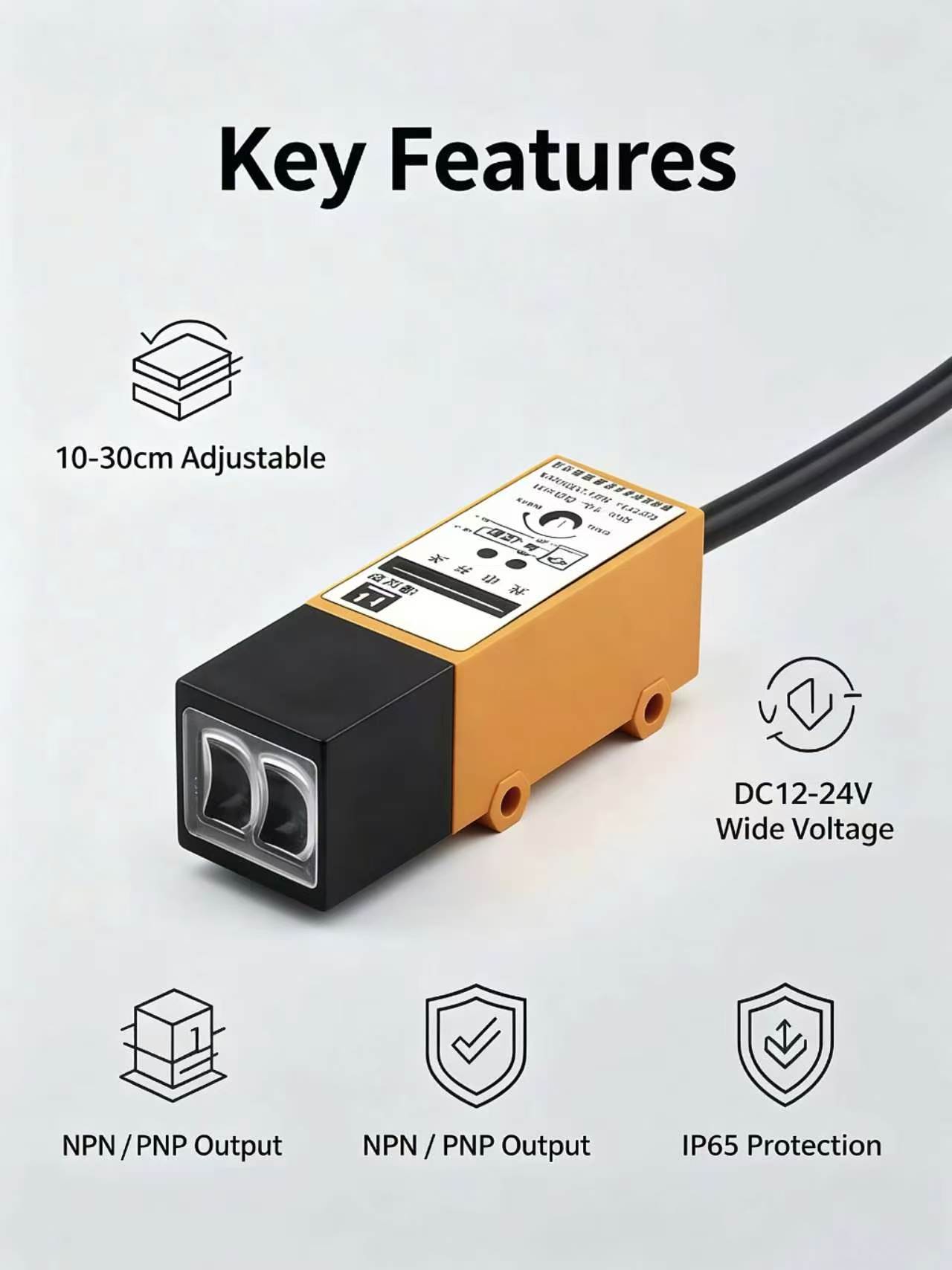

BPZ1シリーズ正方形拡散反射型光電センサ。検出距離は10～30cmで調整可能。電源はDC 10～30V、出力電流は200mA。産業用オートメーションにおけるカウント、位置決め、存在検出に最適です。
- 概要
- 関連製品

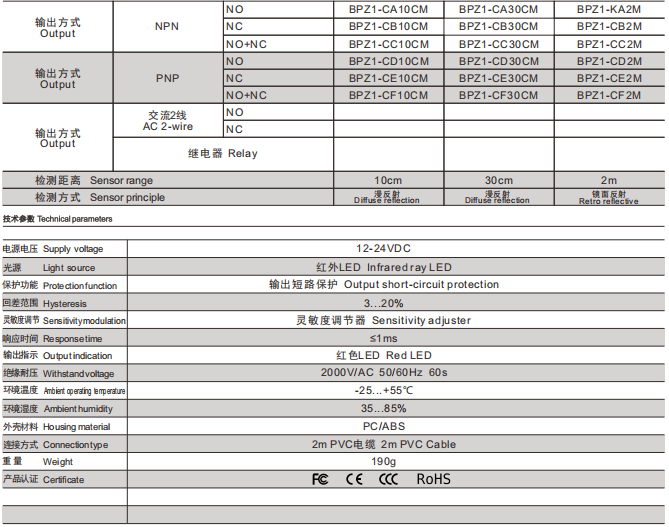

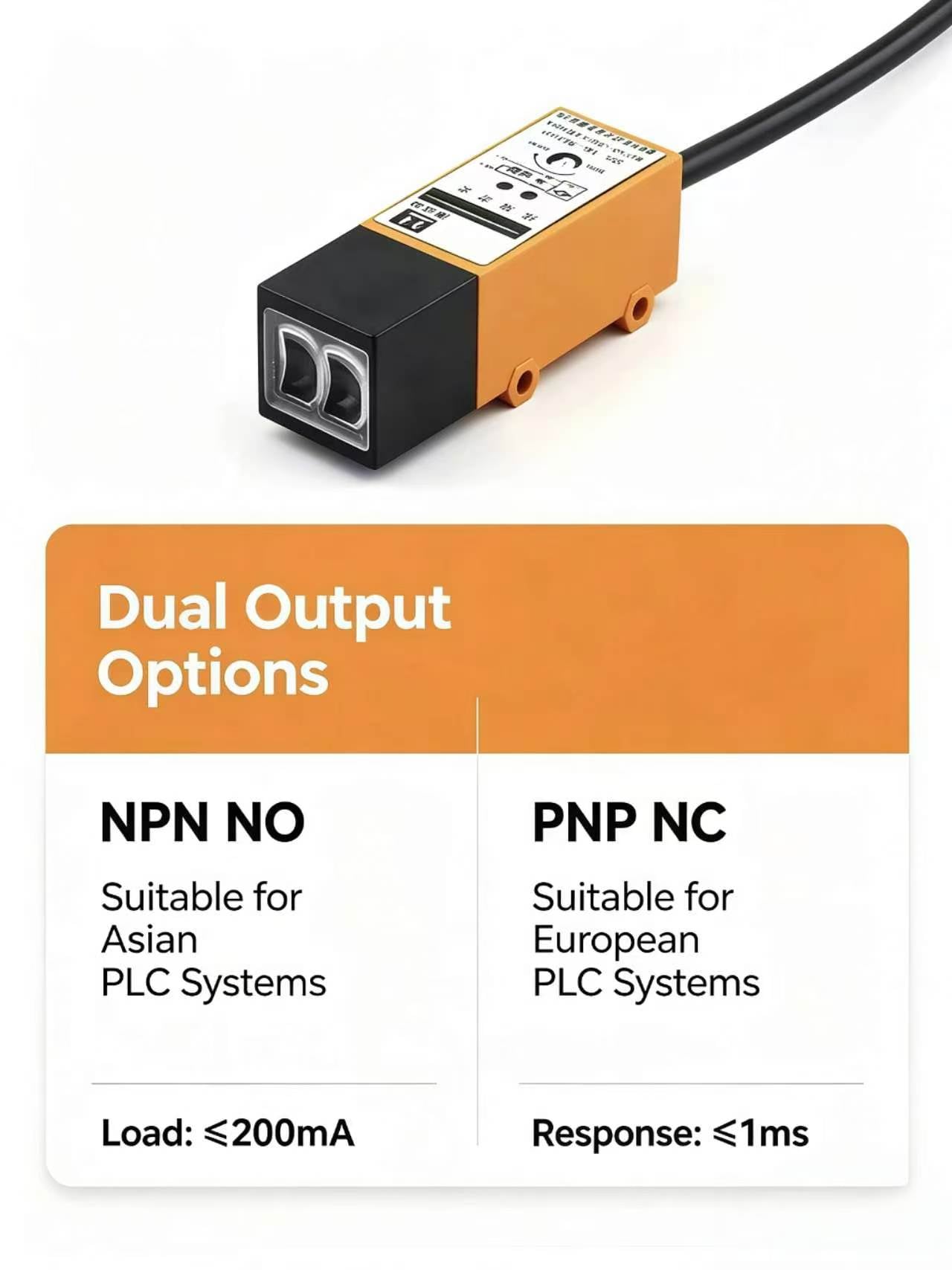

| モデル | NPN出力 | Bpz1-qc5m について | Bpz1-qc2m について | Bpz1-kc2m について | Bpz1-cc30 | Bpz1-cc10 |
| PNP出力 | Bpz1-qf5m について | Bpz1-qf2m について | Bpz1-kf2m について | Bpz1-cf30 | Bpz1-cf10 | |
| 検知距離 | 5m | 2M | 2M | 300ミリメートル | 100mm | |
| 感知方法 | 透光線 | 逆反射 | 拡散反射性 | |||
| 標準感知 対象 |
透明性がない 7 ほら 待って |
透明性がない: ほら 待って |
透明性がない 30 ほら 待って |
透明性,不透明性 | ||
| 差異移動 | -------------- | 設定距離の最大20% | ||||
| 方向の角度 | 発射器と受信器の両方:3°から10° | 3°から10° | -------------- | |||
| 光源 (波長) | 赤外線LED (950nm) | |||||
| 電力供給の電圧 | 12から24vdc ±10%,波動 (p-p):最大10% | |||||
| 現在の消費 | 発射機: 最大25mA 受信機: 最大25mA) |
最大40m | ||||
| 制御出力 (固体出力) |
出力電流: 1.5〜4ma,負荷電流:最大80ma (残留電圧:最大2v) | |||||
| 応答時間 | 操作またはリセット: 最大3ms | 操作またはリセット: 最大1ミリ秒 | ||||
| 感度調整 | 指示器を搭載している | |||||
| 周囲照明 (受信側) |
熱電灯:最大3000lx.太陽光:最大10,000lx | |||||
| 周囲温度 | 操作:−25°C~55°C,保存:−40°C~70°C (氷化や凝縮なし) | |||||
| 周囲の湿度 | 稼働:35%~85% 貯蔵:35%~95% (冷凝しない) | |||||
| 隔熱抵抗 | 500vdcで 20mΩ分 | |||||
| 介電力強度 | 1,000Vac,50/60Hz 1分間 | |||||
| 振動耐性 (破壊) |
10〜55Hz,x,y,z方向で2時間ごとに1.5mmのダブルアンプリチュド | |||||
| 衝撃耐性 (破壊) |
500m/s 2x、Y、および Z の方向それぞれで 3 回ずつ | |||||

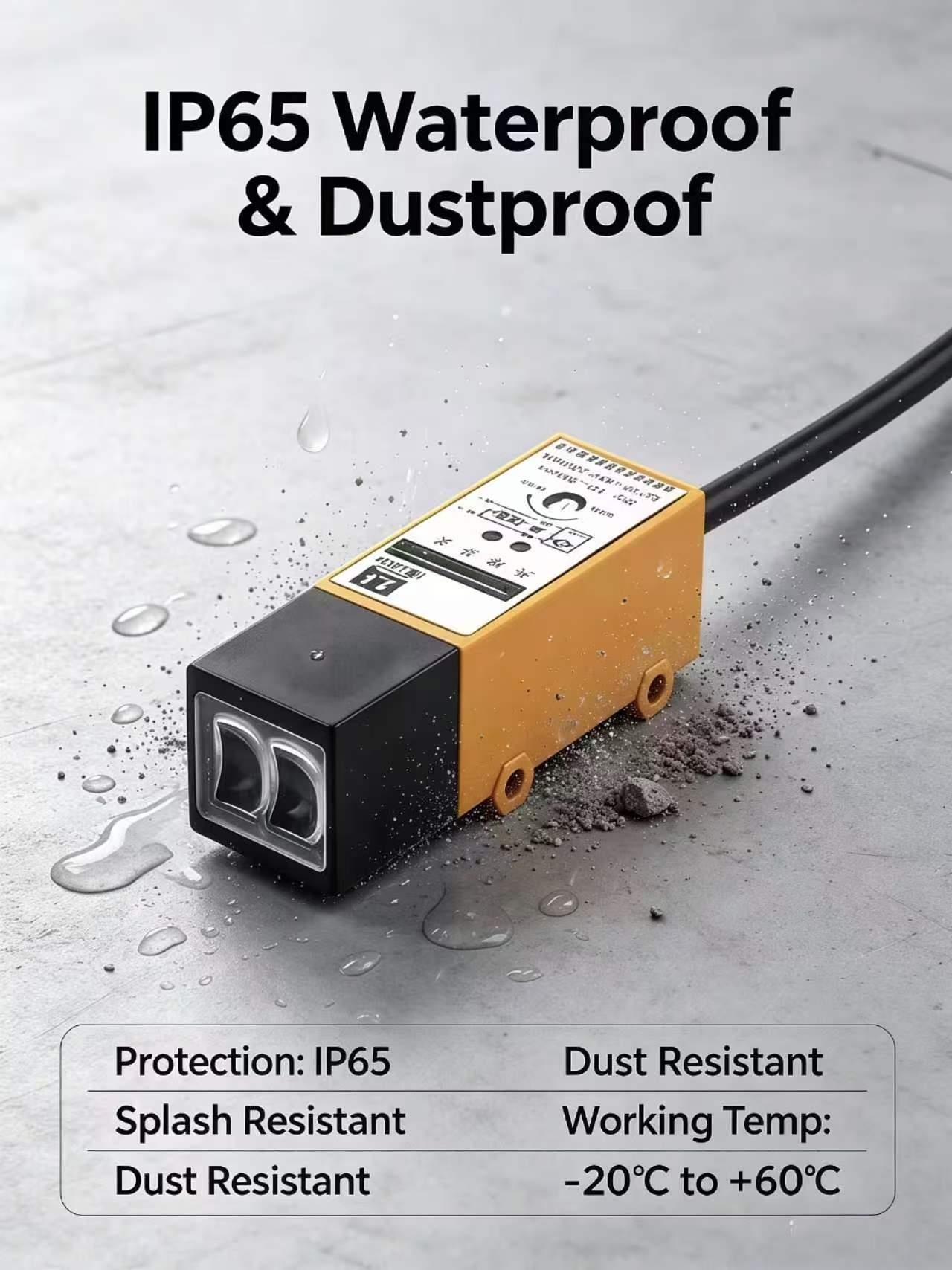

| 保護程度 | インターナショナル・コラボレーション | IP67 について | インターナショナル・コラボレーション | |||

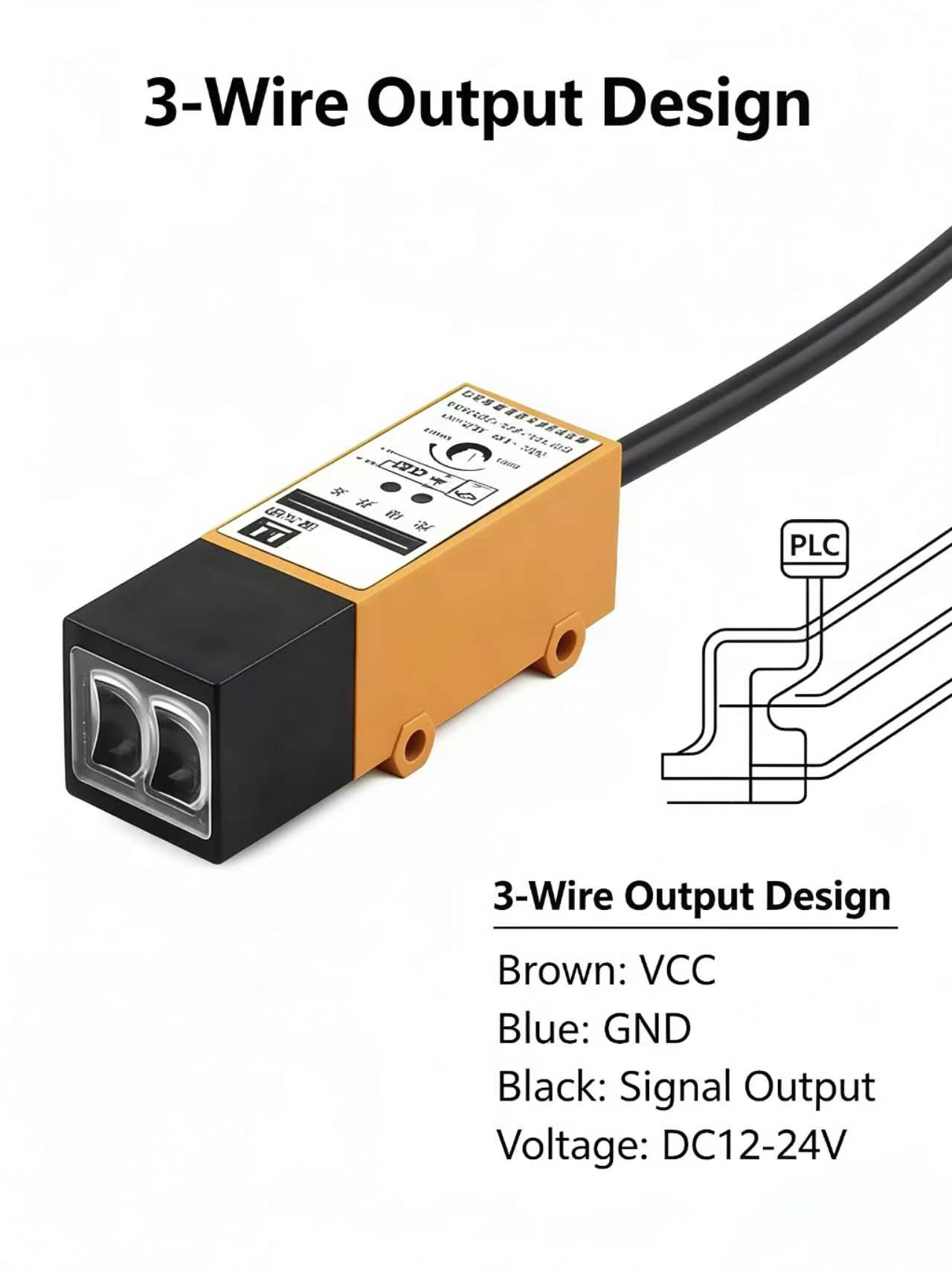

| 接続方法 | ケーブルを先行配線 (標準長:2m) | |||||
| 指標 | ライトインジケーター (赤),安定性インジケーター (緑) | |||||
| 素材 | 事例 | ポリブチレンテレファタール | ||||
| レンズ | ポリカーボネート | |||||
| マウント ブラケット |
鉄 | |||||
