BPSレーザー型フォトセンサ（可視赤色光）

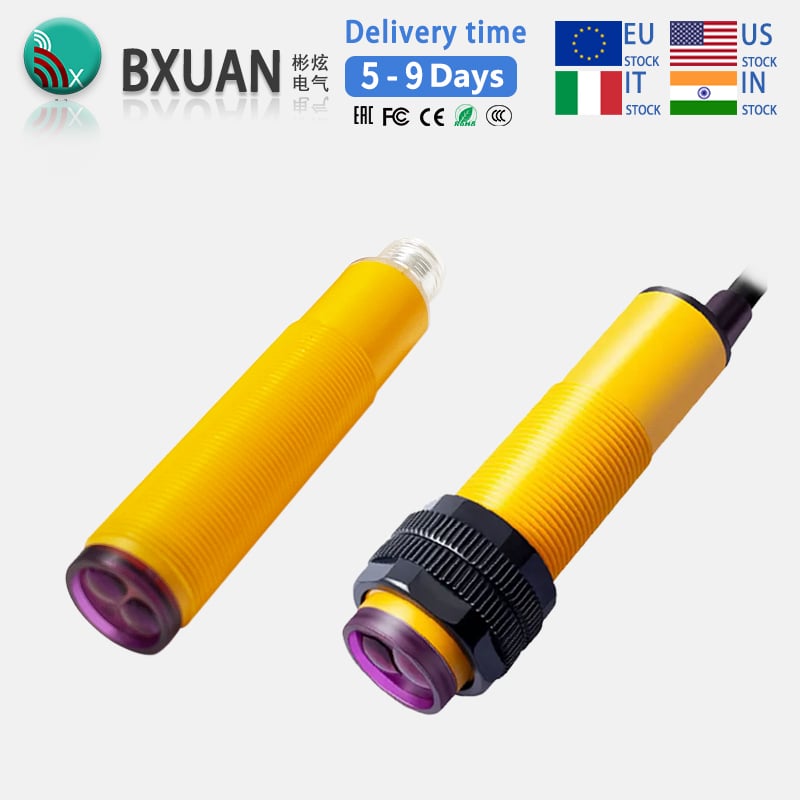

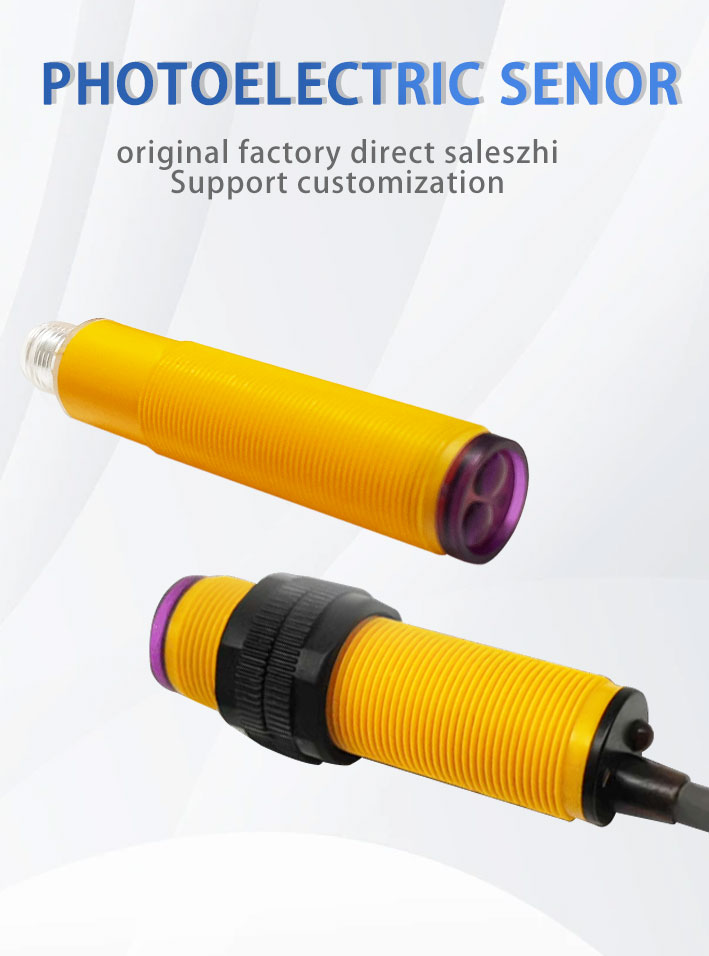

可視赤色光を用いたBPSシリーズレーザー光電スイッチ。黄色の円筒形ハウジングを採用し、E3F互換設計。産業用オートメーション向けの高精度・長距離検出に対応。
- 概要
- 関連製品
| モデル | NPN出力 | BPS-RO15M | BPS-RO10M | BPS-LO5M | BPS-LO3M | BPS-DO10 |
| PNP出力 | BPS-RR15M | BPS-RR10M | BPS-LR5M | BPS-LR3M | BPS-DR10 | |

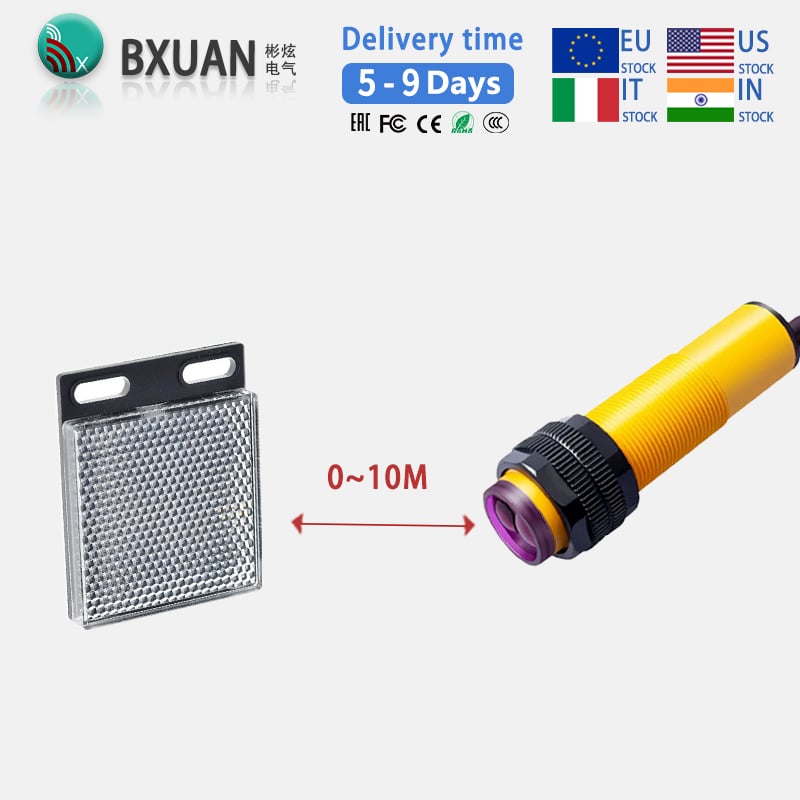

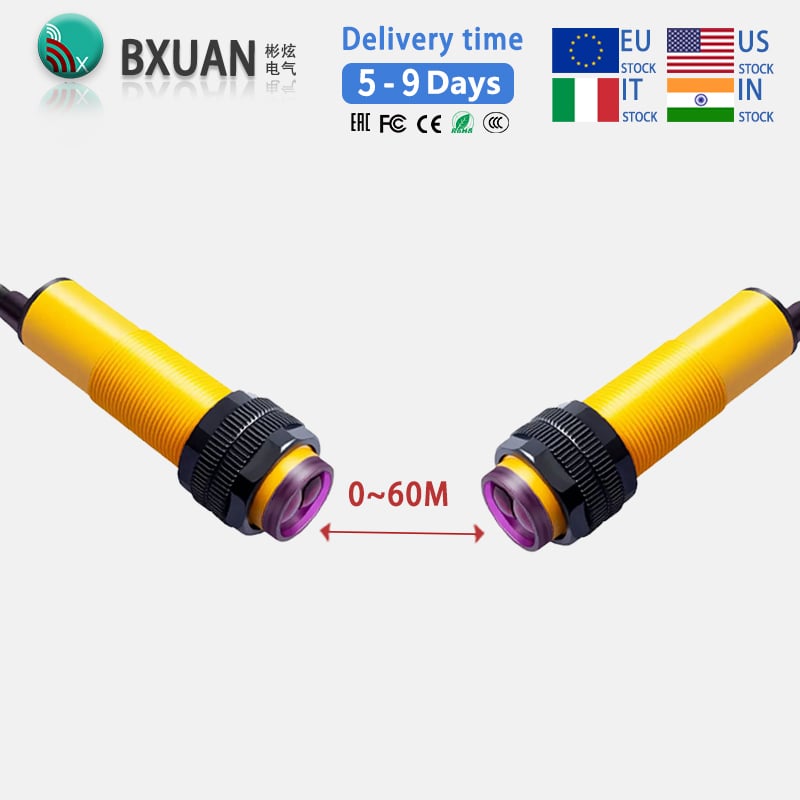

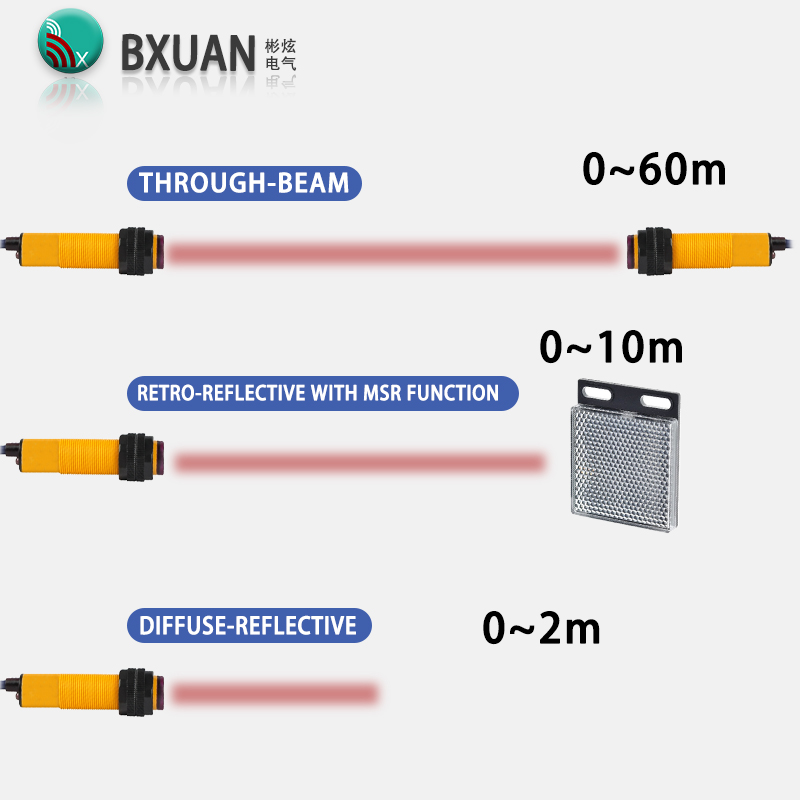

| 感知方法 | 透光線 | 振り返る | 散らばる反射 | |||
| 感知範囲 | 15M | 10メートル | 5m | 3M | 100mm | |
| 標的を検知する | 透明性のない材料,半透明な材料 | |||||
| 歇歇症 | センサー範囲の ≤20% | |||||
| 応答時間 | マックス 1ms | |||||

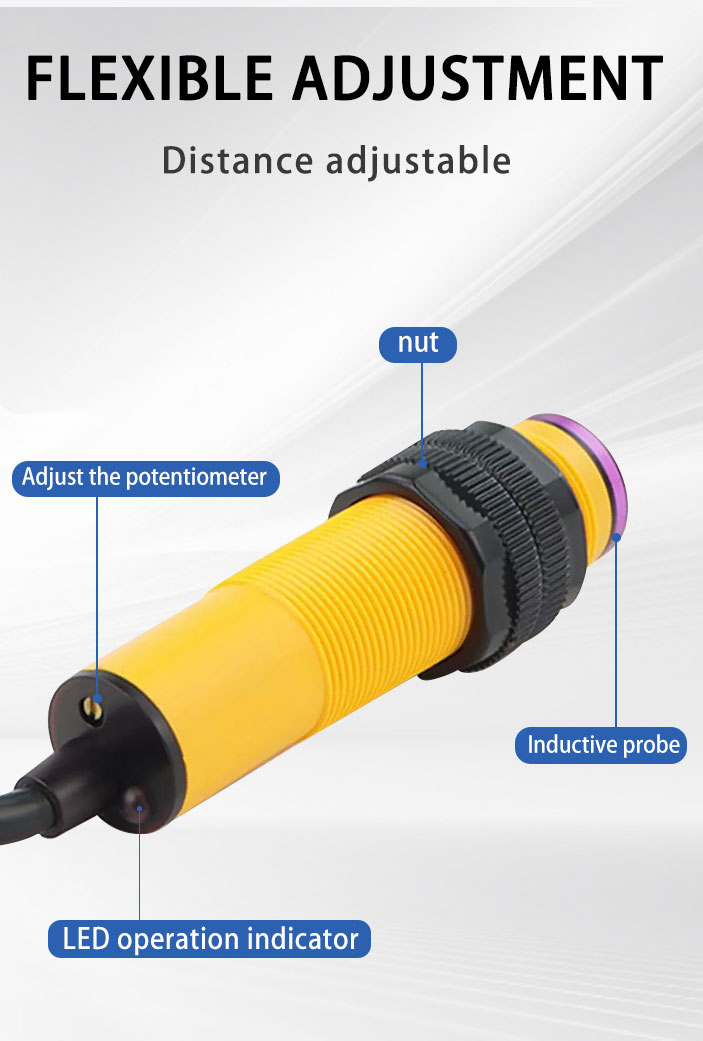

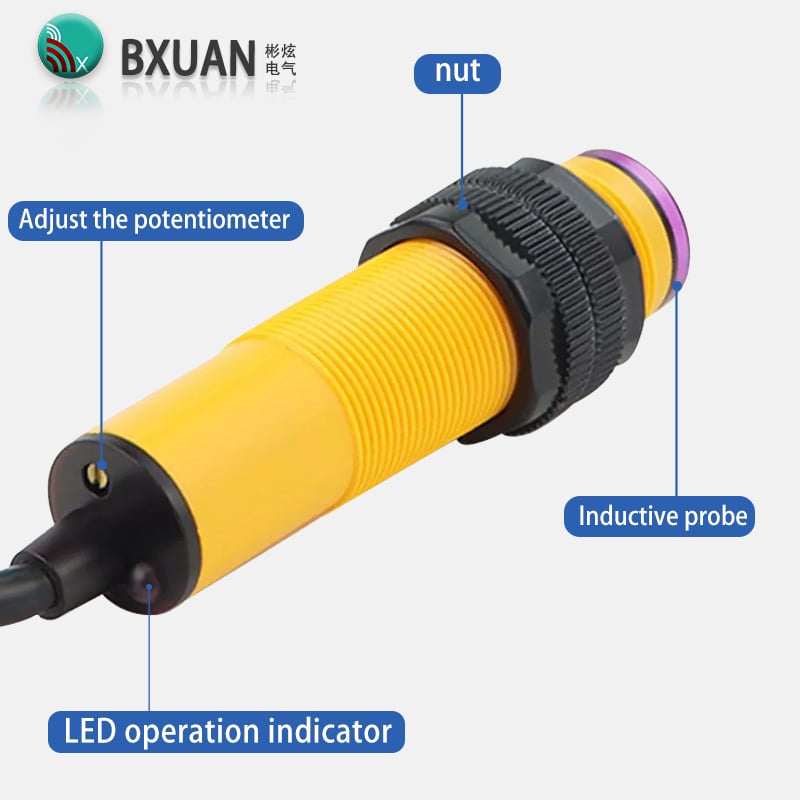

| 感度調整 | 調整機 | |||||
| 操作モード | ライトオンモード - ダークオンモード選択可能 (制御線) | |||||
| 指示 | 見える赤光 | |||||
| 電源 | 12-24 VDC ±10% (波紋P-P: 10%) | |||||
| 現在の消費 | ≤45mA | |||||
| 制御出力 | NPNオープンコレクター出力/PNPオープンコレクター出力モデル | |||||
| 負荷電圧 | ≤30V DC | |||||
| 負荷電流 | ≤200mA | |||||
| 残電圧 | NPN:1VDC,PNP:2.5 VDC | |||||
| 保護回路 | 逆電源保護回路,出力短回電流過剰保護回路 | |||||
| 隔熱抵抗 | ≤20 MΩ ((500 VDC メッガー) | |||||
| 騒音抵抗性 | ± 240 VDC 騒音シミュレーターの平方波騒音 (パルス幅:1 μs) | |||||
| 介電力強度 | 1,000 VAC~50/60 Hz 1 分間 | |||||
| 振動 | 周波数10〜55Hz (1分間) で,X,Y方向で2時間間,1.5mmのダブルアンプリチュド | |||||
| 周囲照明 (受信機) | 日光:≤11,000lx,白熱ランプ: ≤3,000lx | |||||
| 周囲温度 | -10〜60°C,保存: -25〜75°C (凍結や凝縮なし) | |||||
| 周囲の湿度 | 35~85%RH,貯蔵: 35~85%RH (凍結や凝縮なし) | |||||
| 耐環境等級 | IP67 | |||||
| 接続 | コネクタタイプ | |||||
| ケーブルの仕様 | M12コネクタ 4PIN | |||||
| 素材 | ケース:銅,ニートプレート | |||||
| センサー部分:PCレンズ | ||||||
