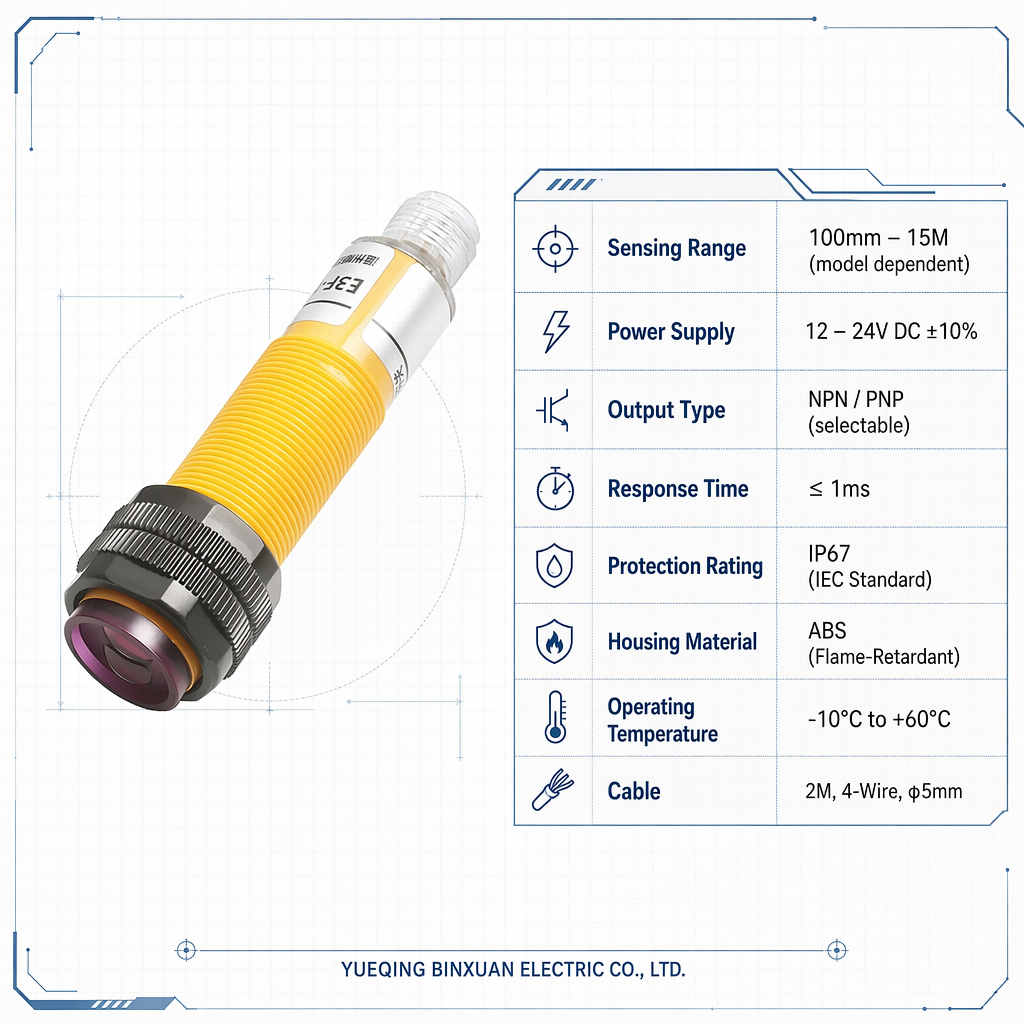

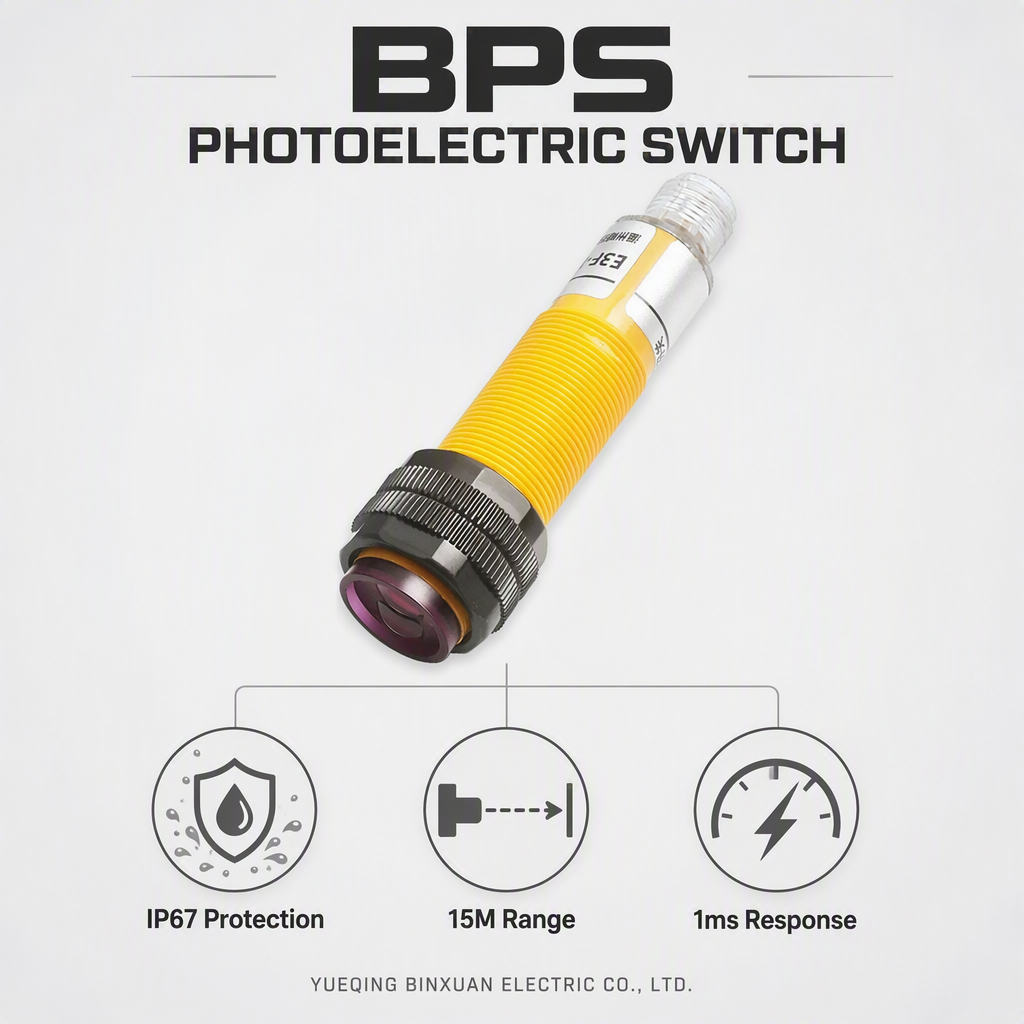

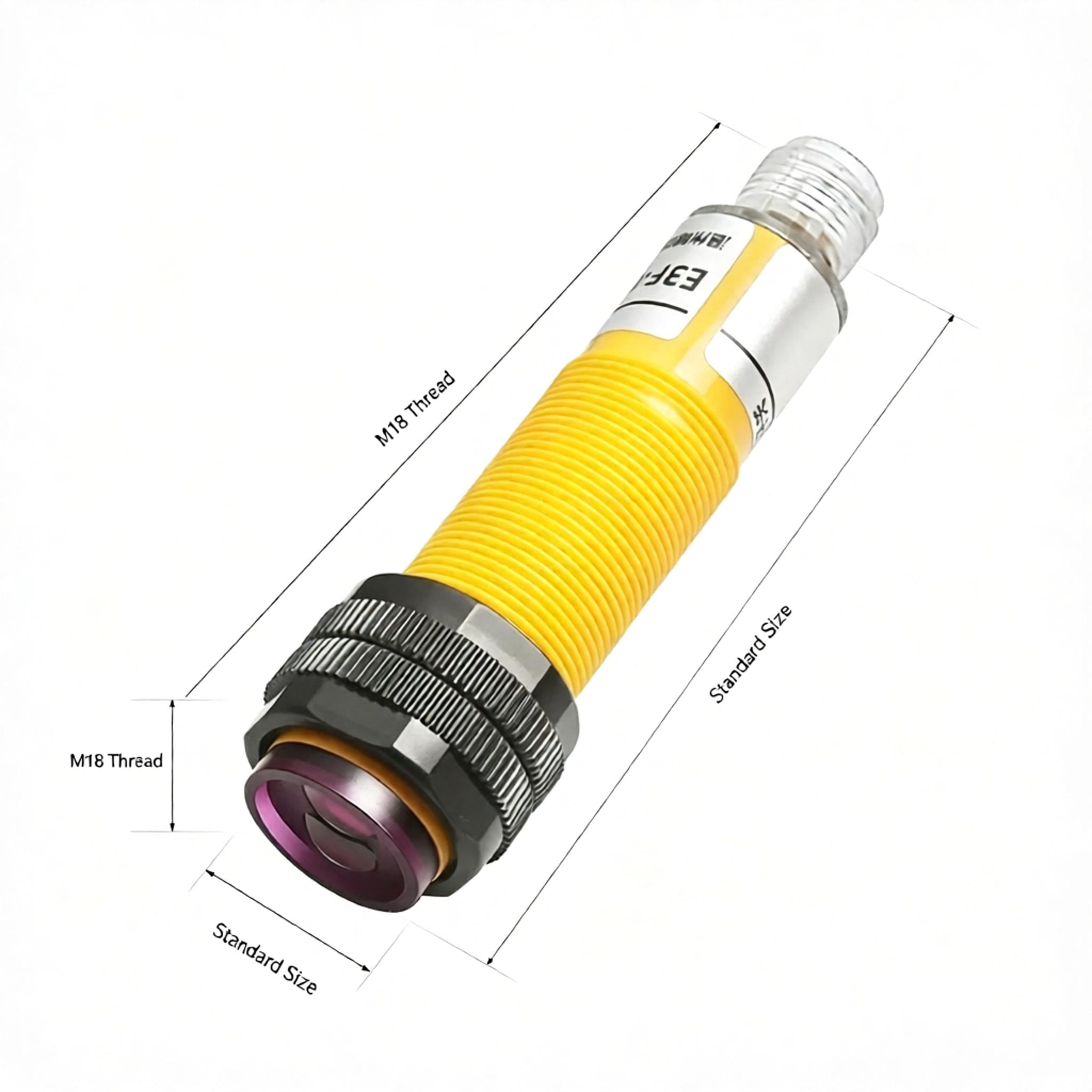

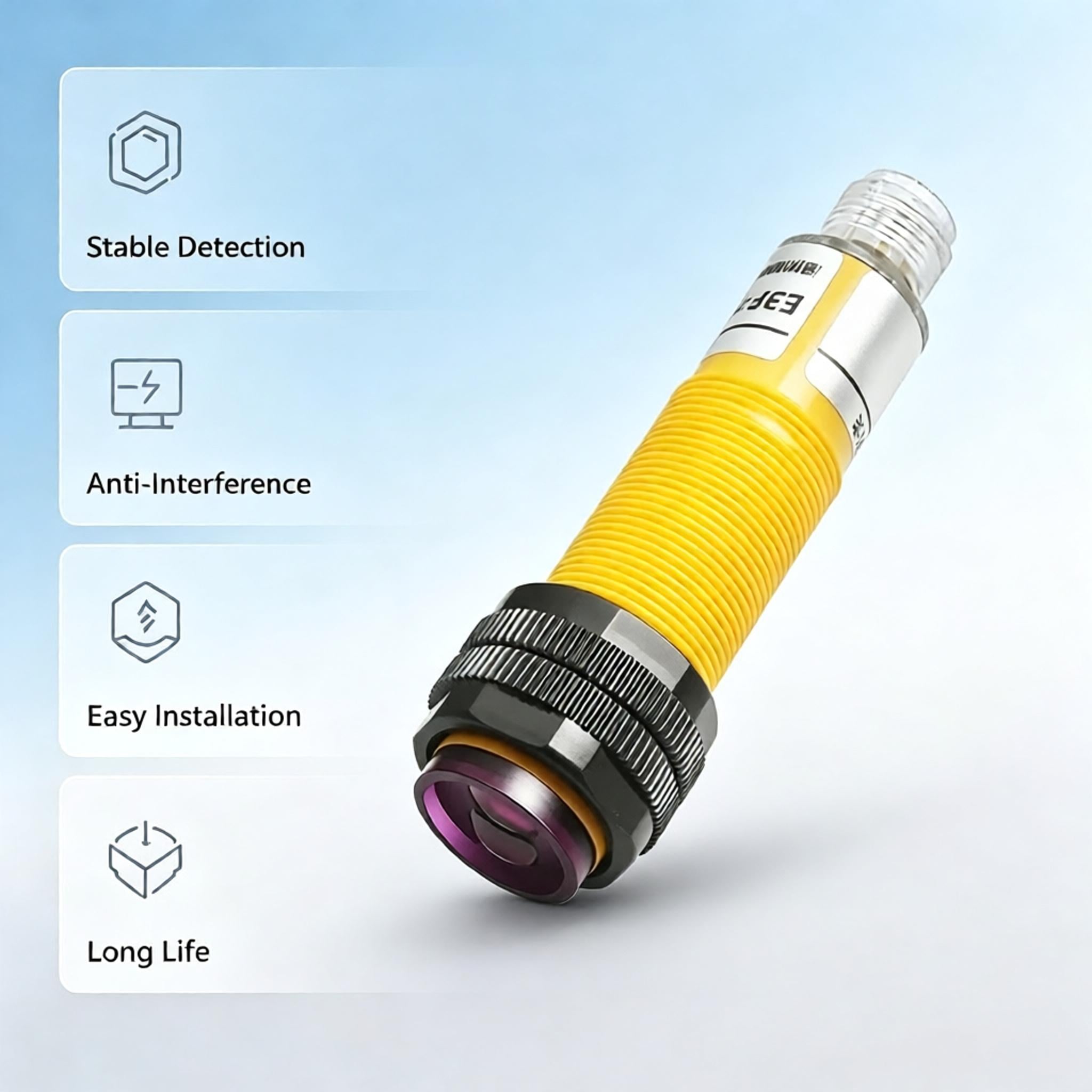

BPSシリーズ コネクタ式フォトセンサ（E3F互換）。M12 4ピン、対向型15m／反射板式5m／拡散型3m、NPN／PNP出力、IP67

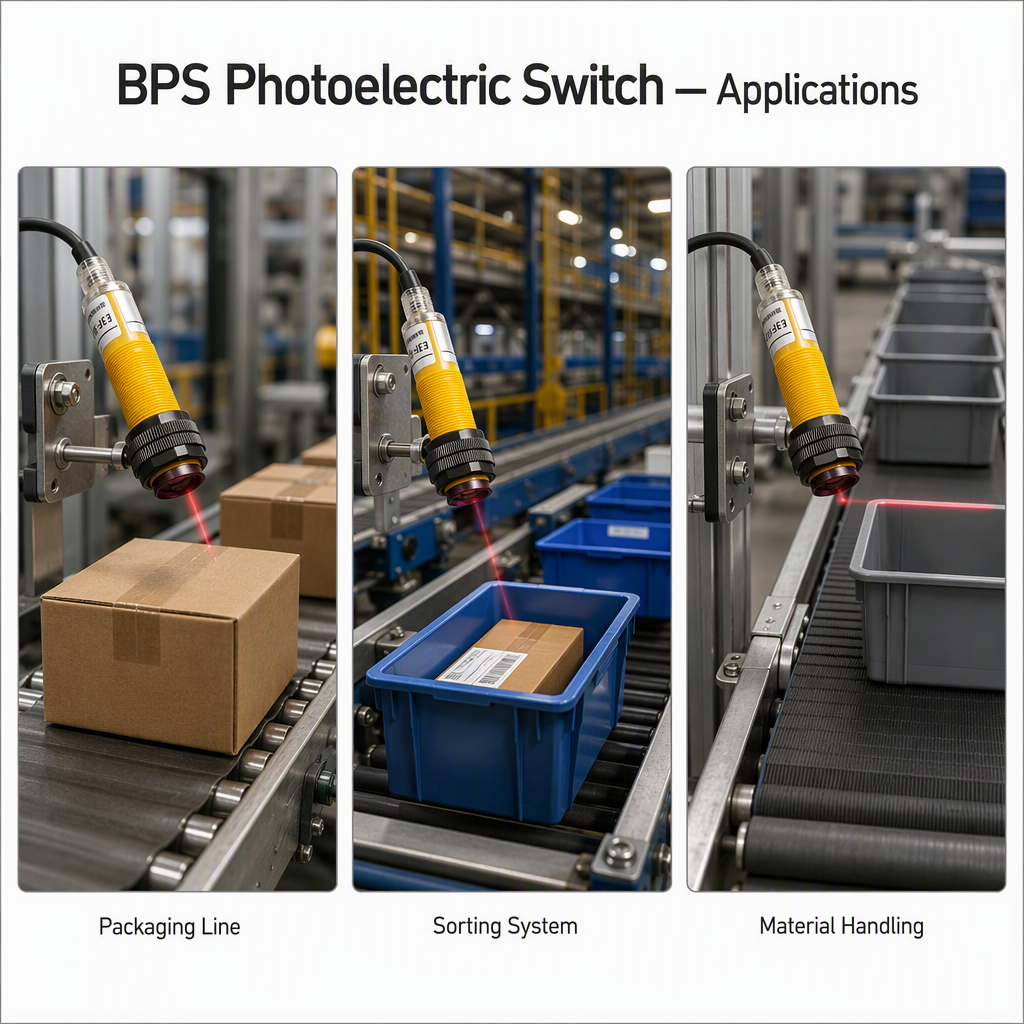

BPSシリーズコネクタ式フォトセンサ（オムロンE3F互換）——E3Fシリーズとドロップイン交換可能。M12 4ピンクイックコネクト、透過型（15 m／10 m）、反射型（5 m）、拡散反射型（3 m／300 mm／100 mm）の3方式対応。NPN／PNP出力、応答時間1 ms、感度調整機能、ライトオン／ダーコン切り替え対応。電源：DC12～24 V、保護等級IP67、黄色密封ハウジング採用。信頼性の高いカウント用途に最適。BXUAN社直販品。
- 概要
- 関連製品
| モデル | NPN出力 | BPS-QO15M | BPS-QO10M | BPS-KO5M | BPS-CO3M | BPS-CO30 | BPS-CO10 |
| PNP出力 | BPS-QR15M | BPS-QR10M | BPS-KR5M | BPS-CR3M | BPS-CR30 | BPS-CR10 | |
| 感知方法 | 透光線 | 振り返る | 散らばる反射 | ||||
| 感知範囲 | 15M | 10メートル | 5m | 3M | 300ミリメートル | 100mm | |
| 標的を検知する | 透明性のない材料,半透明な材料 | ||||||
| 歇歇症 | センサー範囲の ≤20% | ||||||
| 応答時間 | マックス 1ms | ||||||

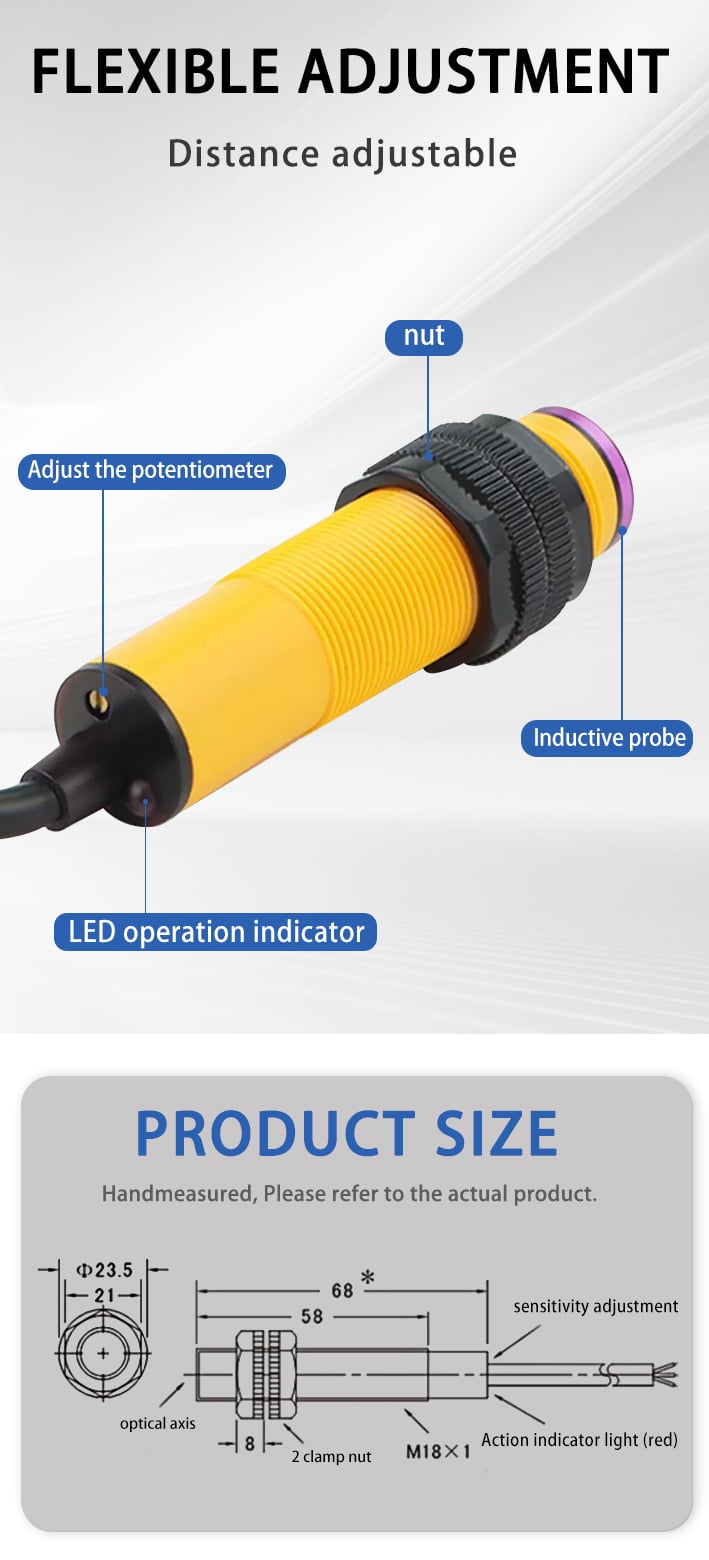

| 感度調整 | 調整機 | ||||||
| 操作モード | ライトオンモード - ダークオンモード選択可能 (制御線) | ||||||
| 指示 | 見える赤光 | ||||||
| 電源装置 | 12-24 VDC ±10% (波紋P-P: 10%) | ||||||
| 現在の消費 | ≤45mA | ||||||

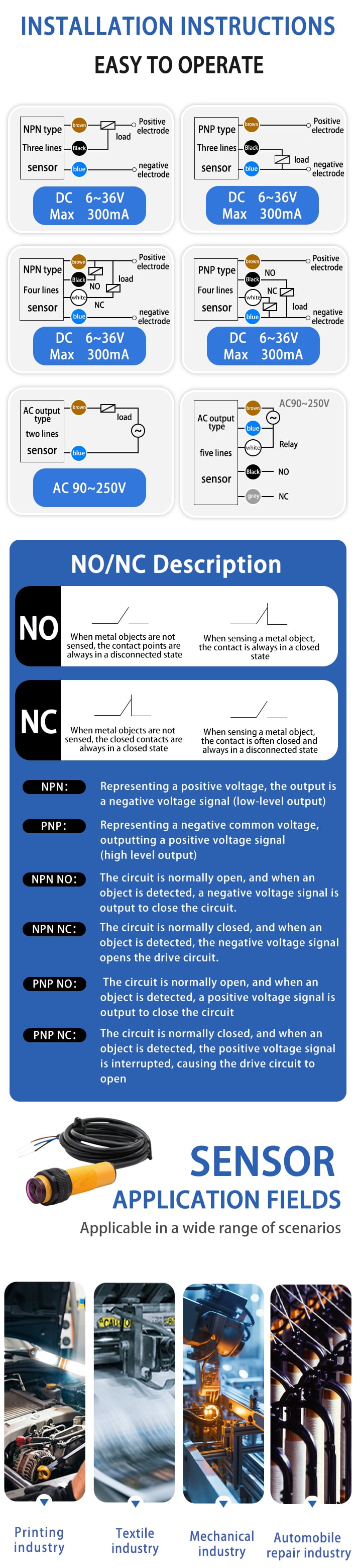

| 制御出力 | NPNオープンコレクター出力/PNPオープンコレクター出力モデル | ||||||
| 負荷電圧 | ≤30V DC | ||||||
| 負荷電流 | ≤200mA | ||||||
| 残電圧 | NPN:1VDC,PNP:2.5 VDC | ||||||
| 保護回路 | 逆電源保護回路,出力短回電流過剰保護回路 | ||||||
| 絶縁抵抗 | ≤20 MΩ ((500 VDC メッガー) | ||||||
| 騒音抵抗性 | ± 240 VDC 騒音シミュレーターの平方波騒音 (パルス幅:1 μs) | ||||||
| 介電力強度 | 1,000 VAC~50/60 Hz 1 分間 | ||||||
| 振動 | 周波数10〜55Hz (1分間) で,X,Y方向で2時間間,1.5mmのダブルアンプリチュド | ||||||
| 周囲照明 (受信機) | 日光:≤11,000lx,白熱ランプ: ≤3,000lx | ||||||
| 周囲温度 | -10〜60°C,保存: -25〜75°C (凍結や凝縮なし) | ||||||
| 周囲の湿度 | 35~85%RH,貯蔵: 35~85%RH (凍結や凝縮なし) | ||||||
| 保護等級 | IP67 | ||||||
| 接続方法 | コネクタタイプ | ||||||
| ケーブルの仕様 | M12コネクタ 4PIN | ||||||
| 材質 | ケース:銅,ニートプレート | ||||||
| センサー部分:PCレンズ | |||||||
