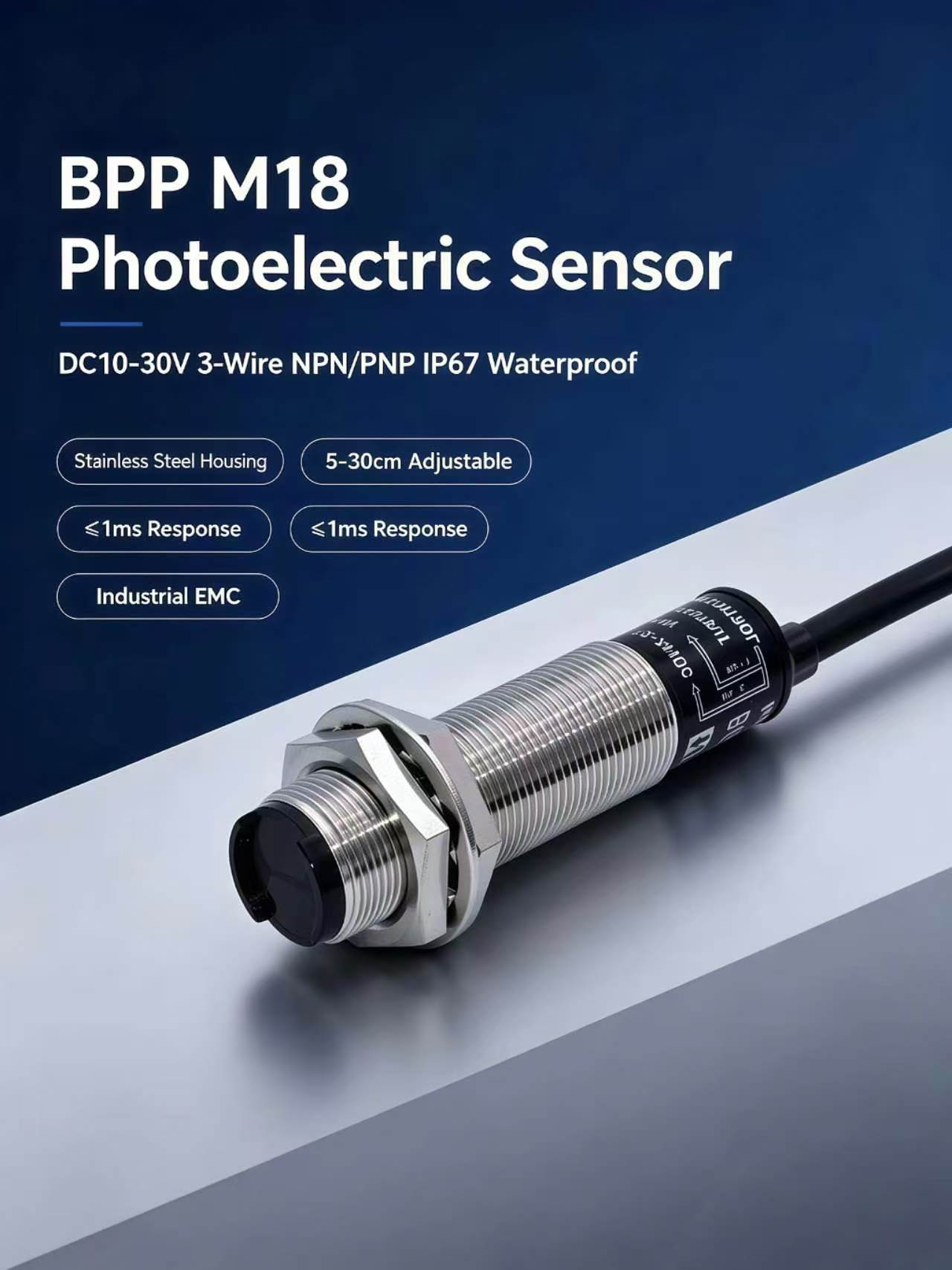

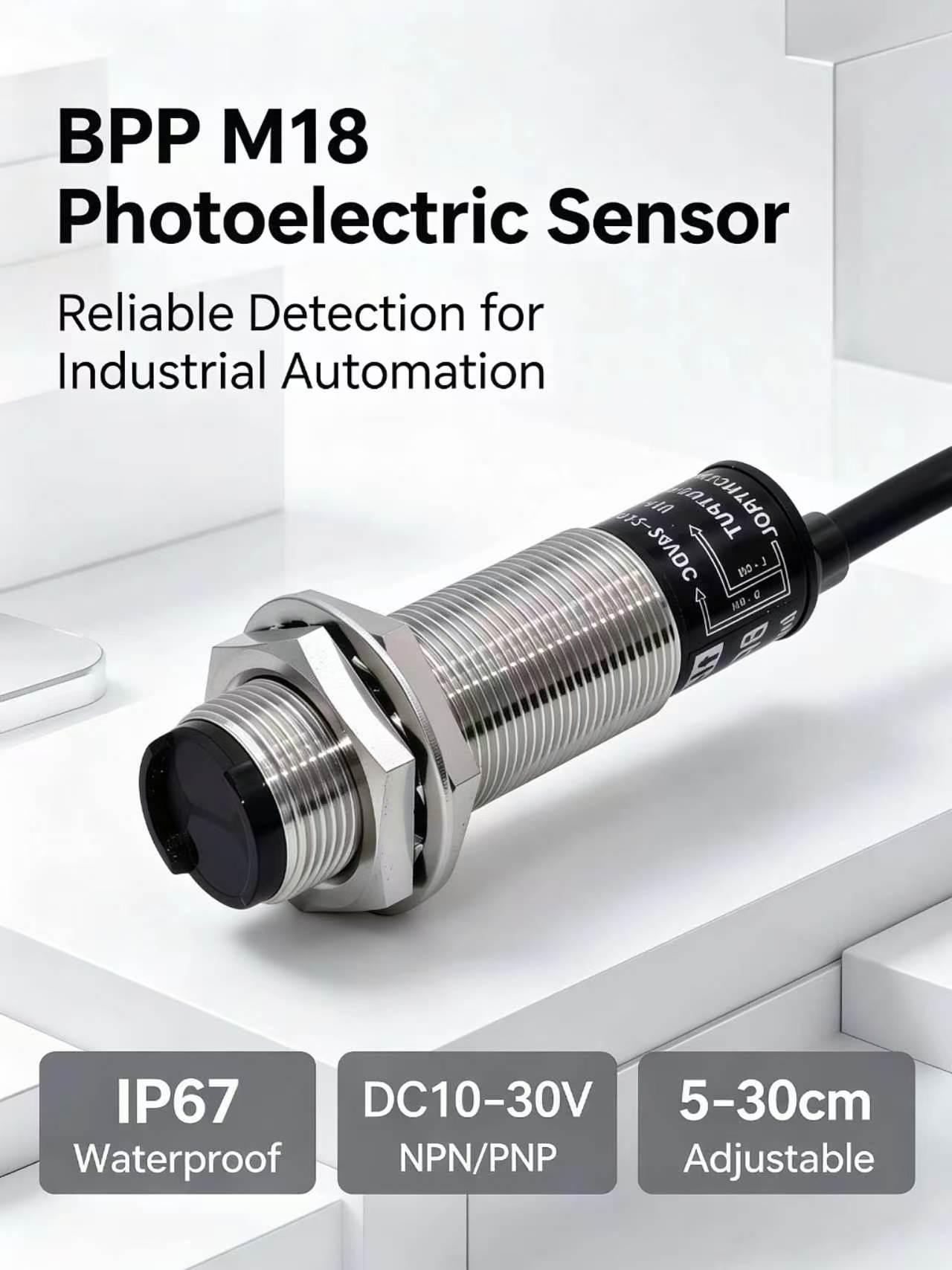

BPP-raða lasergeisla ljósgeislasviður með sýnilegum rauðum ljósi

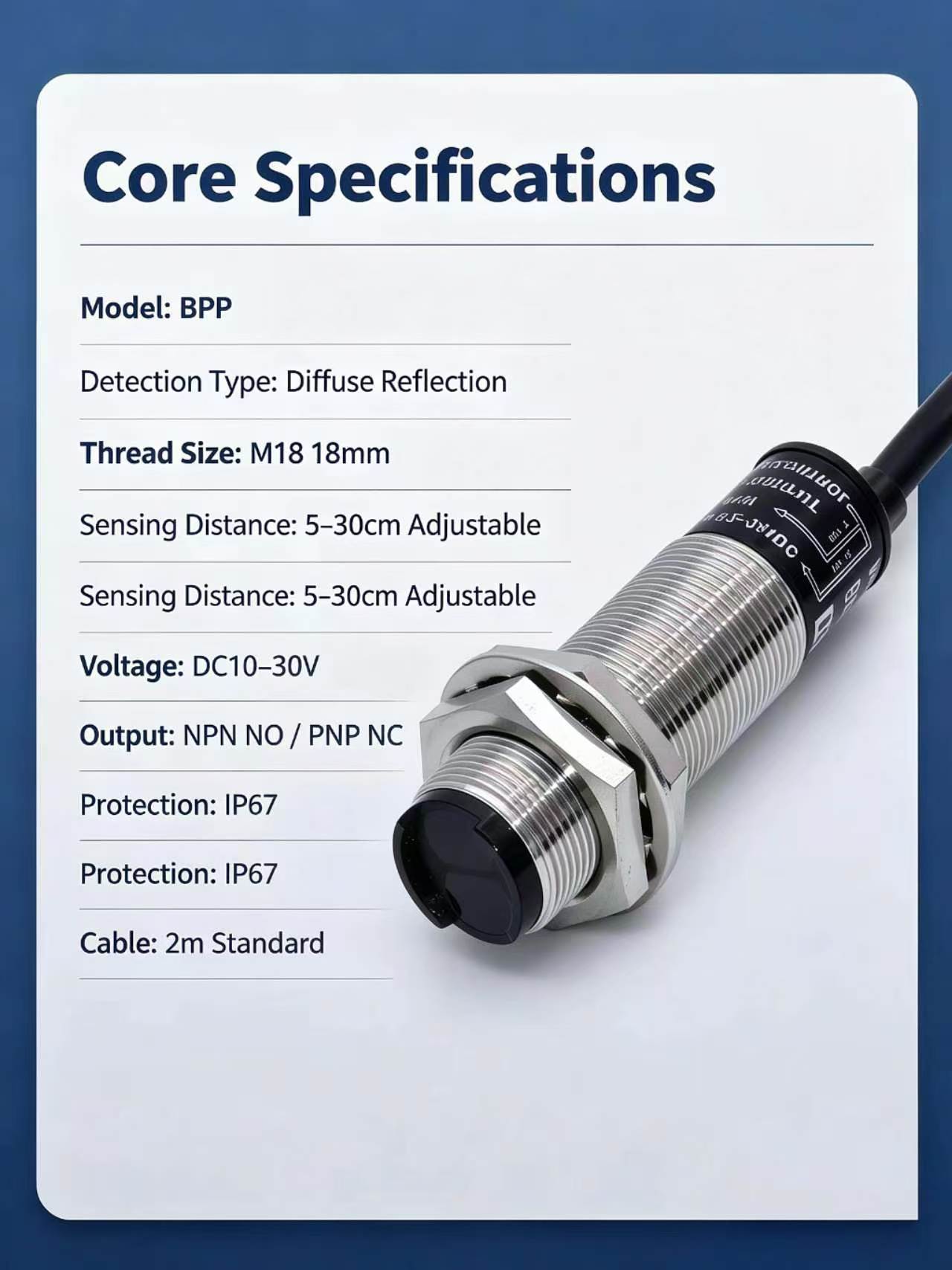

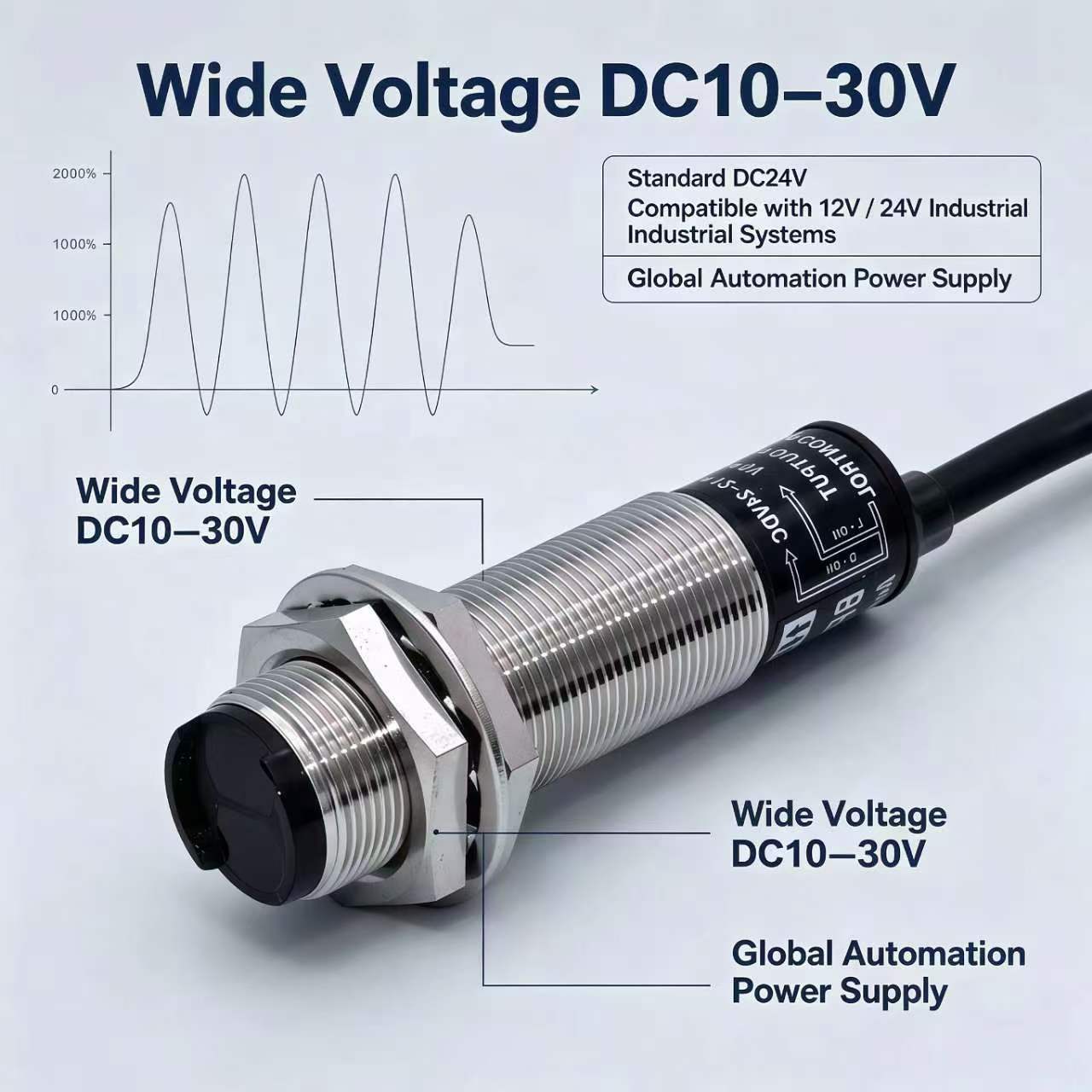

Lásar-rafraeðiskort af BPP-raðinni með sýnilegum rauðum ljósi, jafnstraum 10–30 V með víðum spennusvæði og þræðuðum járnhusi, nákvæm langdræg greining fyrir iðnaðarútstæður.
- Yfirlit
- Skyldur vörur

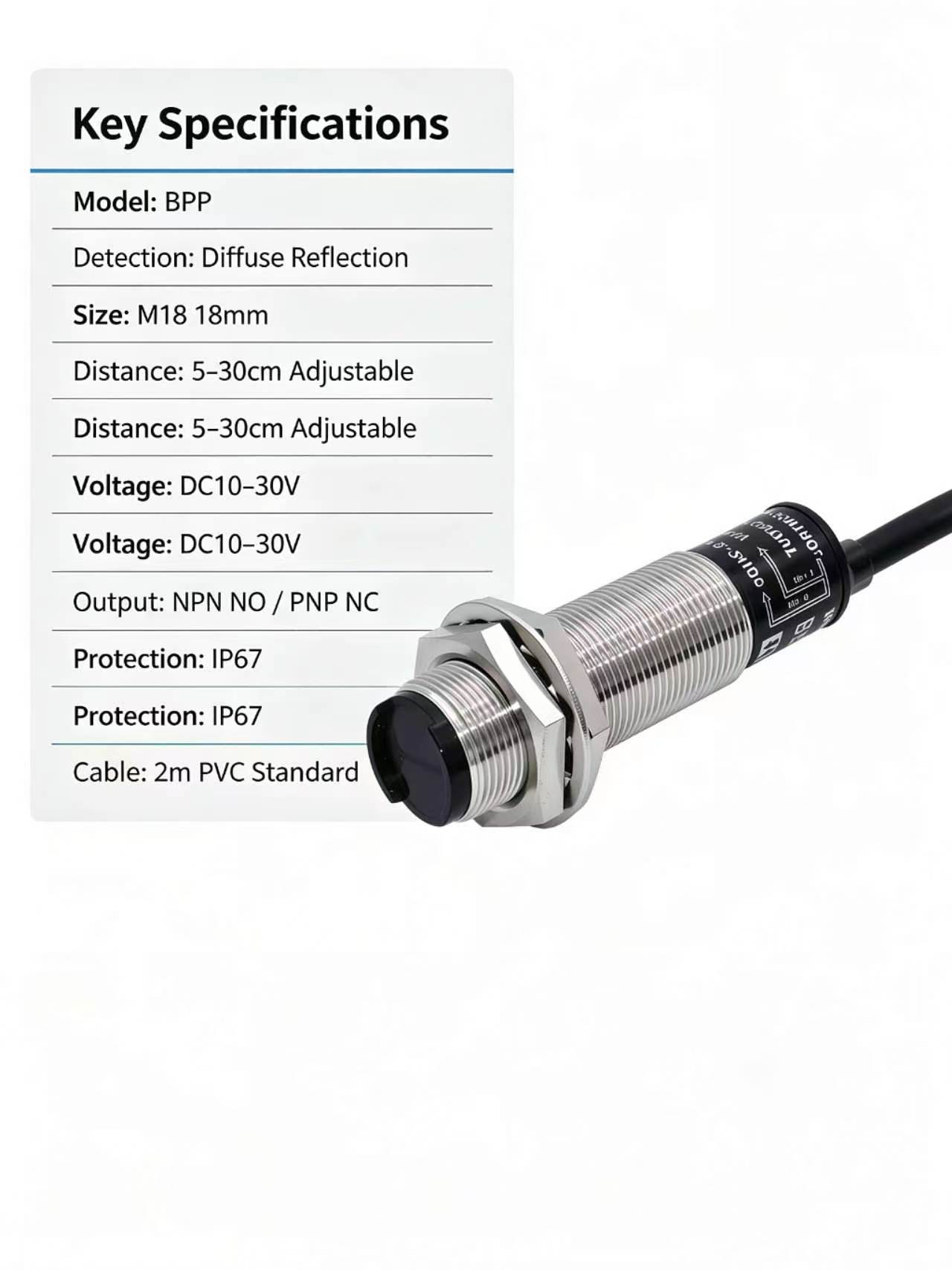

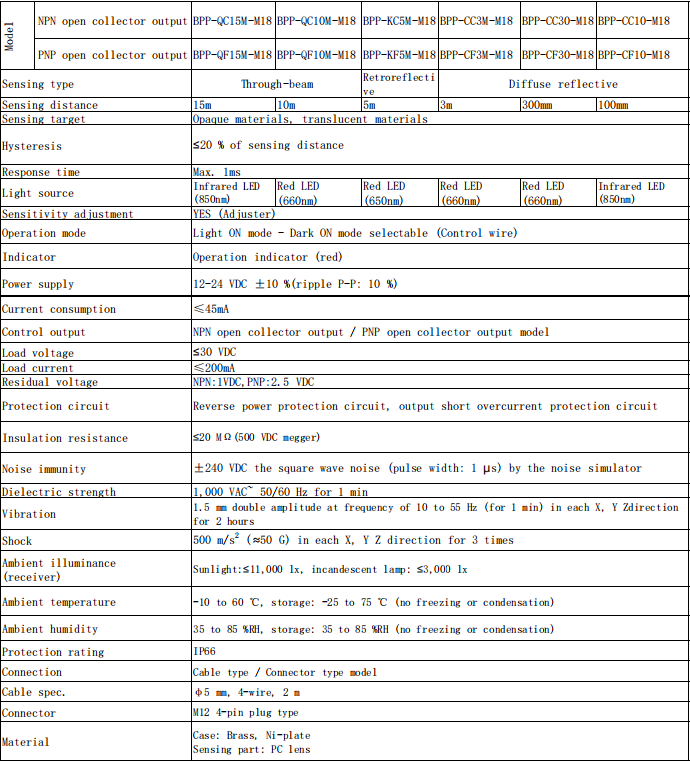

| Líkan | NPN úttak | BPS-RC15M | BPS-RC10M | BPS-LC5M | BPS-DC3M | BPS-DC30 | BPS-DC10 |
| PNP úttak | BPS-RF15M | BPS-RF10M | BPS-LC5M | BPS-DF3M | BPS-DF30 | BPS-DF10 | |
| Skynjunaraðferð | Þverljós | Að hugsa um það | Þverspeglun | ||||
| Hlutfall skynjunar | 15M | 10m | 5m | 3m | 300mm | 100mm | |
| Afmælismark | Dulleg hlutafstofa, þurðar hlutafstofa | ||||||
| Ljóðgrunn (lengdargildi) | Rauður ljósstjörnu (850 nm) | ||||||
| Hysteresis | ≤20% af Afmælislengd | ||||||
| Viðbragðstíma | Hámark 1ms | ||||||
| Viðkvæmnilagning | JÁ (Stillingaraðili) | ||||||

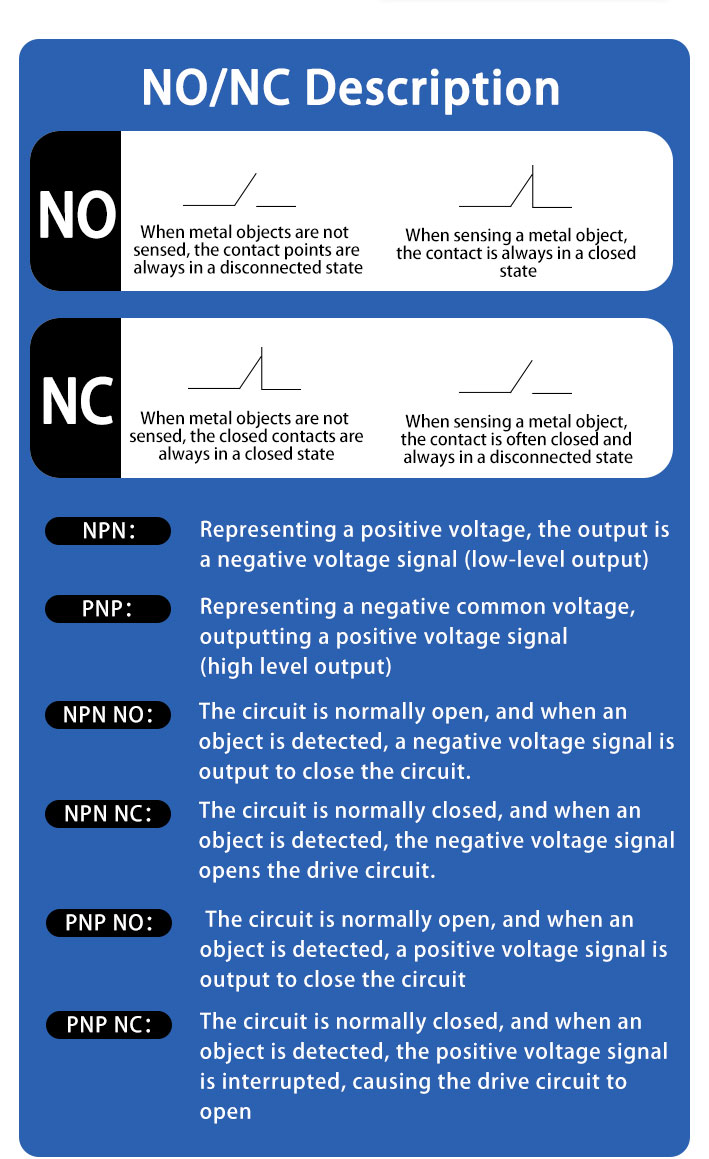

| Starfshættir | Ljós Á reiki - Myrkur Á reiki valinlegt (Stjórnunarlína) | ||||||
| Tilsýni | Sýnilegt rauð ljós | ||||||
| Aflvísunareining | 12-24 VDC ±10%(hryggvi P-P: 10%) | ||||||
| Strömsviðnotkun | ≤45mA | ||||||

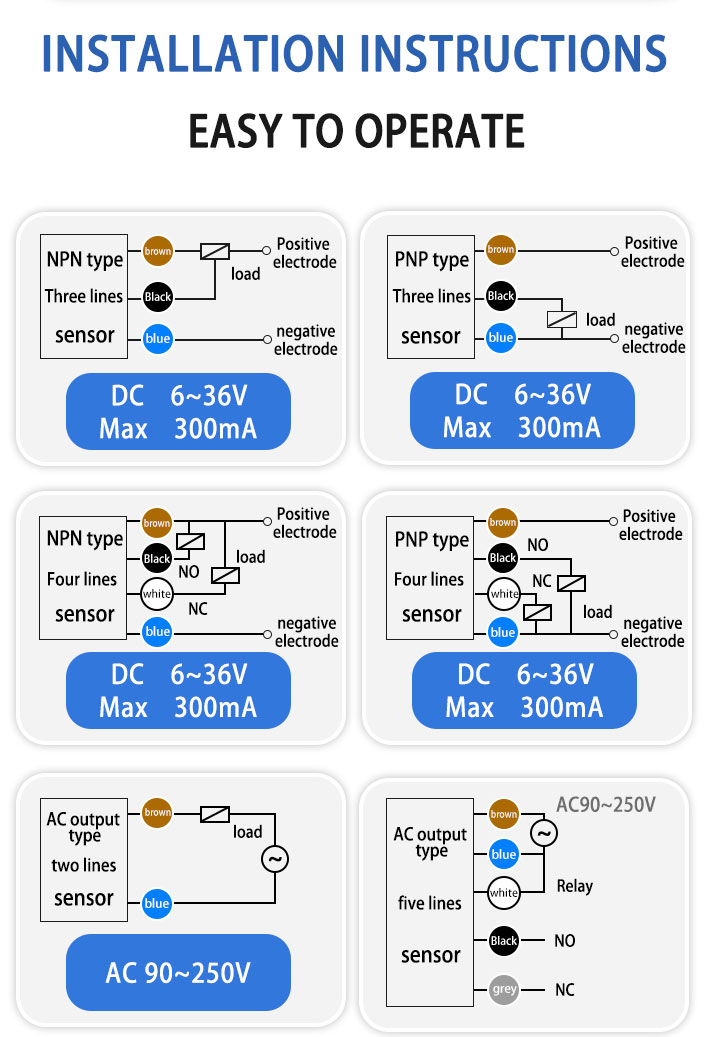

| Stjórnunarútgangur | NPN opinn samlagningarúttak \/ PNP opinn samlagningarúttak gerð | ||||||
| Hrófspenna | ≤30V DC | ||||||
| Hleðslustraumur | ≤200mA | ||||||
| Afturstöðulag | NPN:1VDC , PNP:2.5 VDC | ||||||
| Verndarkrefið | Varnarskjal fyrir andhverfu afmælisvirkni, varnarskjal fyrir skammstika yfirström á úttaki | ||||||
| Einangrunarþol | ≤20 MΩ(500 VDC megger) | ||||||
| Stuðul við hlýðu | ± 240 VDC ferningshliðarhlýða (pulsbreidd: 1 μs) frá hlýðusimulatör | ||||||
| Dálítríkja | 1,000 VAC~ 50/60 Hz í 1 mínútu | ||||||
| Hrjámur | 1,5 mm dubbel amplitude við tíðni frá 10-55 Hz (í 1 mínútu) á hverju ás X, Y, Z fyrir 2 klukkustundir | ||||||
| Umhverfisljós (tæki) | Sól: ≤11,000 lx, trjónulys: ≤3,000 lx | ||||||
| Umhverfishiti | -10 að 60 °C, geymsla: -25 að 75 °C (ekkert frysing eða rjúp) | ||||||
| Hægð umhverfisins | 35 að 85 %RH, geymsla: 35 að 85 %RH (ekkert frysing eða rjúp) | ||||||

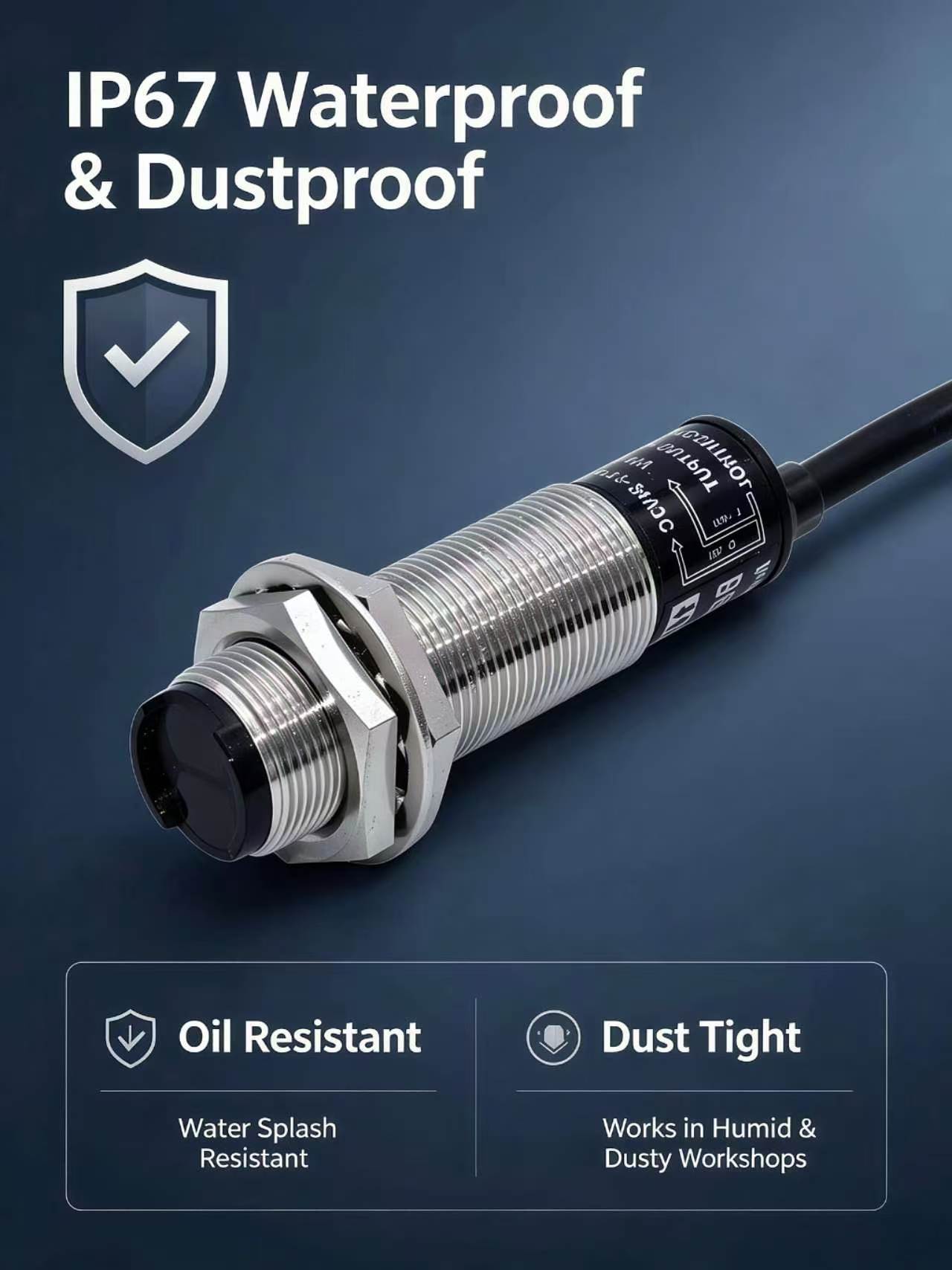

| Varnargerð | IP67 | ||||||
| Tengingu | Kabel gerð | ||||||
| Kabel spec. | φ5 mm, 4-traða, 2 m | ||||||

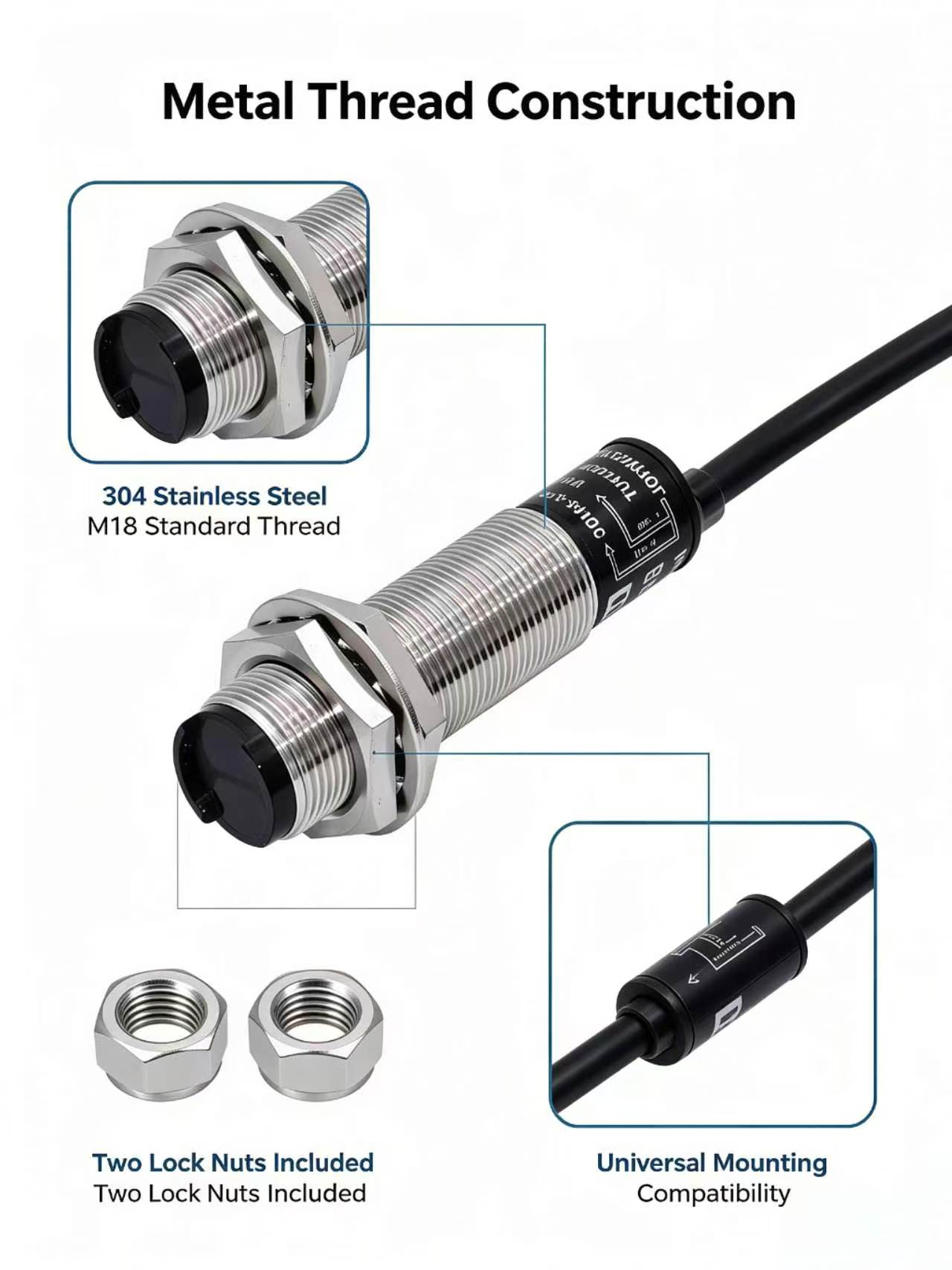

| Efni | Hús: Brass, Ni-skydd | ||||||
| Mælaraðil: PC linsskipti | |||||||
