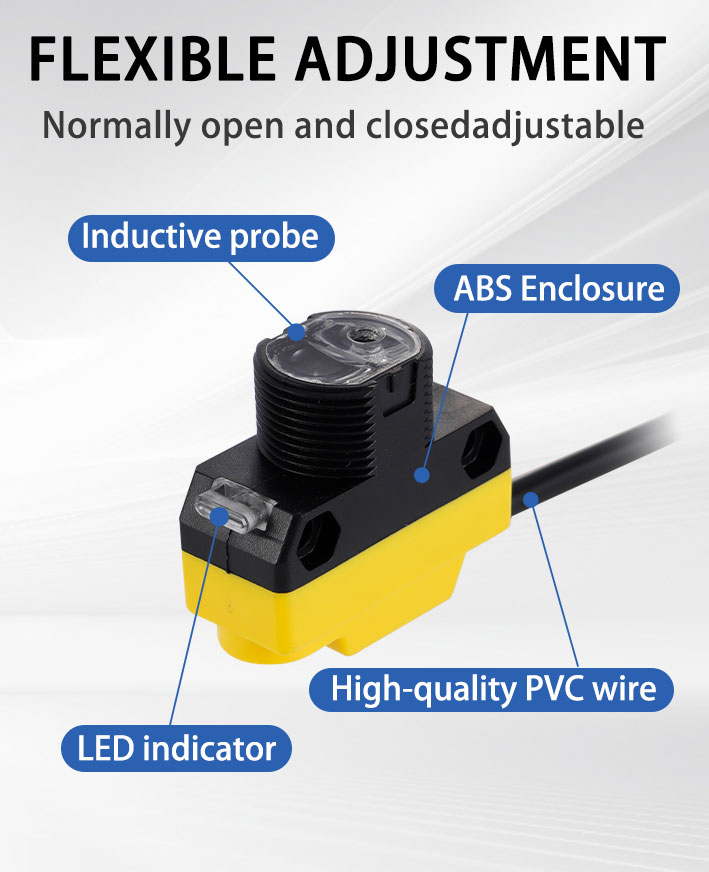

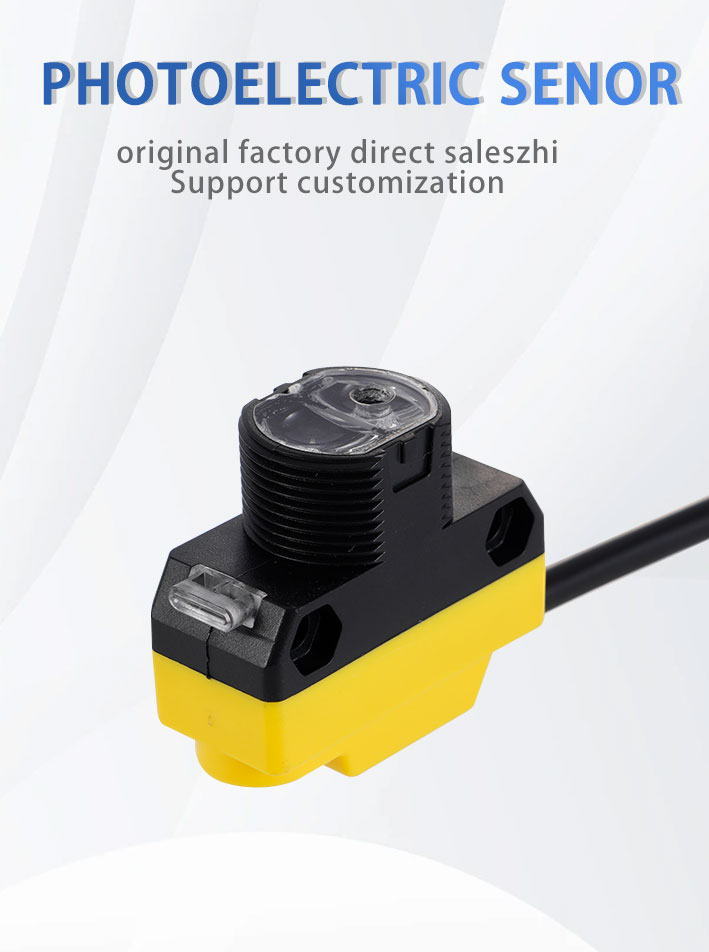

Sensor Fotolistrik Persegi Pemasangan Depan atau Samping BXUAN
Sensor fotolistrik persegi seri BPQ dengan pemasangan fleksibel di bagian depan atau samping, desain kompak, serta deteksi tanpa kontak yang andal untuk penghitungan, penentuan posisi, dan deteksi keberadaan dalam otomasi industri.
- Ikhtisar
- Produk Terkait

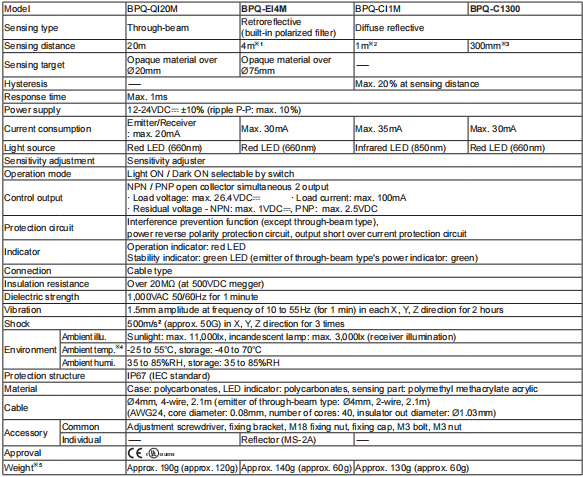

| Model | Npn kolektor terbuka | Bpq-qc20m | Bpq-kc4m | BPQ-cc1m | BPQ-cc30 |
| PNP kolektor terbuka | Bpq-qf20m | Bpq-kf4m | BPQ-cf1m | BPQ-cf30 | |
| Jenis penginderaan | Sinar tembus | Retrofleksi | Refleksi difus | ||
| Jangkauan deteksi | 20m | 4m | 1m | 300mm | |
| Target sensin | Bahan tidak transparan dari Min.Φ20mm |
Bahan tidak transparan minimal Φ75mm | -------- | ||
| Histeresis | ----------------- | Max.20% pada nominal pengaturan jarak |
|||
| Waktu respon | Max.1ms | ||||
| Pasokan daya | 12 - 24 vdc ± 10 % (gelombang p-p:max.10%) | ||||
| Konsumsi saat ini | Max.20ma | Max.30ma | Max.35ma | Max.30ma | |
| Sumber cahaya | LED merah ((660nm) | LED merah ((660nm) | LED inframerah ((850nm) | LED merah ((660nm) | |
| Penyesuaian sensitivitas | Penyesuai sensitivitas | ||||

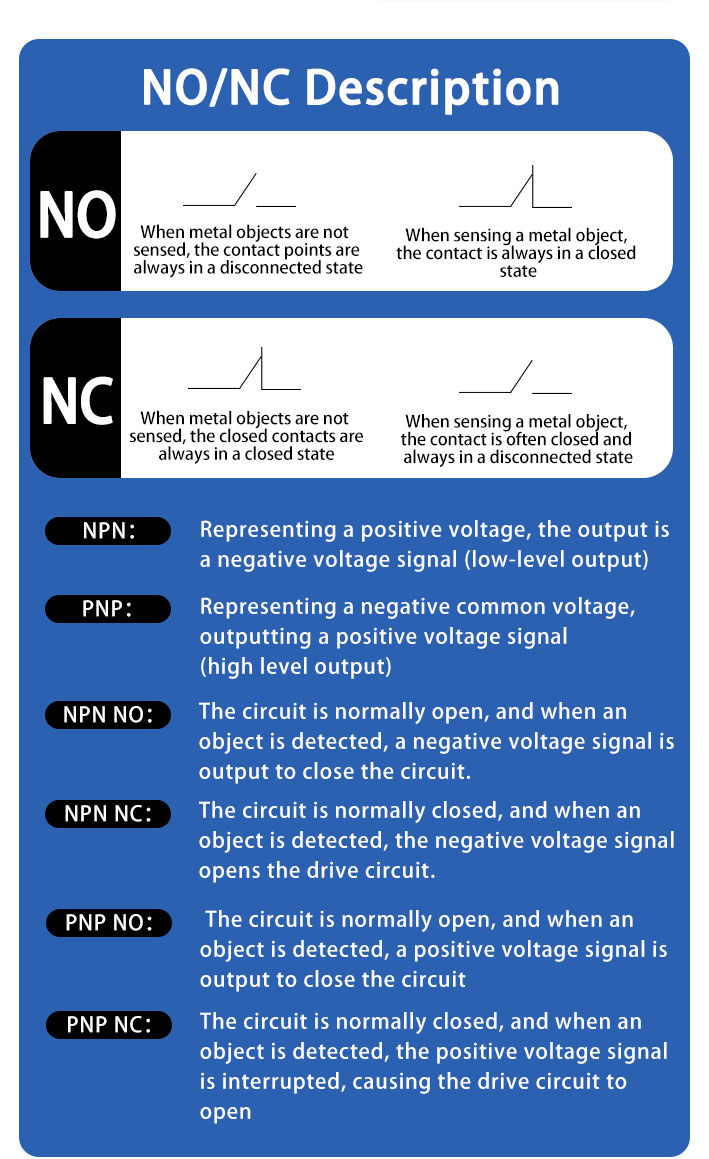

| Mode Operasi | Lampu menyala/gelap pada saklar mode operasi | ||||

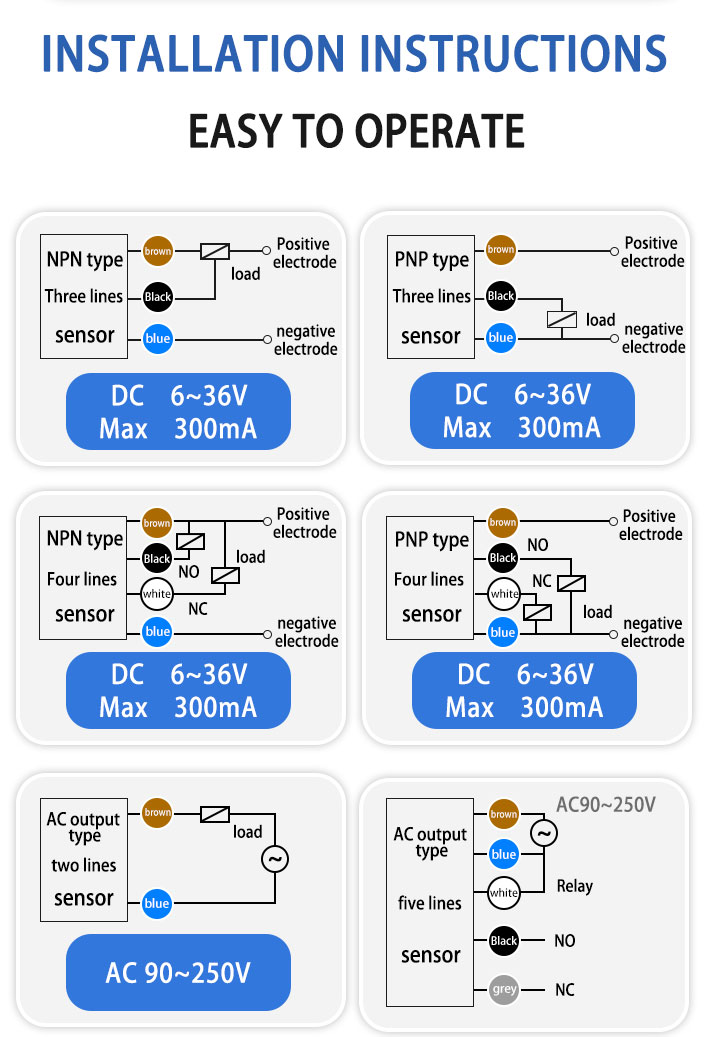

| Keluar kontrol | Output kolektor terbuka npn atau pnp Tegangan beban: maksimal. 30VDC arus beban: max.200ma Tegangan residual - npn:max.1vdc pnp: max.2.5vdc |
||||
| Sirkuit perlindungan | Fungsi pencegahan gangguan (kecuali jenis sinar tembus), sirkuit perlindungan polaritas terbalik daya, output pendek atas sirkuit perlindungan arus |
||||
| Indikator | Indikator operasi: LED merah Indikator stabilitas: LED hijau (indikator daya pemancar jenis sinar tembus: hijau) |
||||
| Koneksi | Jenis kabel | ||||
| Resistansi isolasi | Min.20mΩ (pada 500VDc mega) | ||||
| Kekuatan dielektrik | 1500vc 50/60hz selama 1 menit | ||||
| Getaran | amplitudo 1,5 mm pada frekuensi 10-55hz (selama 1 menit) dalam setiap arah x, y, z selama 2 jam | ||||
| Shock | 500 m/s 2(50g) dalam arah x, y, z selama 3 kali | ||||
| Lingkungan pengobatan |
Lingkungan yang buruk. | Sinar matahari:max.11,000lx, lampu pijar:max.3,000lx (pencahayaan penerima) | |||
| Suhu lingkungan. | -20~+65℃C27(pada status tidak membeku),Penyimpanan:-25~+70 ℃ | ||||
| Humor lingkungan. | 35 ~ 85% pH, penyimpanan: 35 ~ 85% pH | ||||
| Bahan | Kasus: polikarbonat, indikator LED: polikarbonat, bagian penginderaan: polimetil metakrilat akrilik |
||||
| Kabel | φ4mm, 4-kawat, 2.1m (emitter dari jenis sinar tembus: Φ4mm, 2-kawat, 2.1m) | ||||
| Perlindungan | IP67 (standar IC) | ||||
