TL-Q2M-reeks vierkant nabyheidsskakelaar – 2 mm vlak opsporing (betroubaar 0–1,5 mm), kompakte nywerheidsstandaard-vierkantliggaam, Gelykstroom 3-draad NPN NO/NC en PNP NO
TL-Q2M-reeks kompakte vierkantige induktiewe nabyheidsskakelaar — 2 mm vlak-op opsporing, betroubaar 0–1,5 mm. DC 3-draadmodelle: NPN NO (TL-Q2MC1), NPN NC (TL-Q2MC2), PNP NO. ±2,5% maksimum spanninginvloed, 50 MΩ minimum isolasie by 500 VDC. Pas in noue spasies waar M12/SN04 nie pas nie. BXUAN-fabriekdirek.
- Oorsig
- VERWANTE PRODUKTE

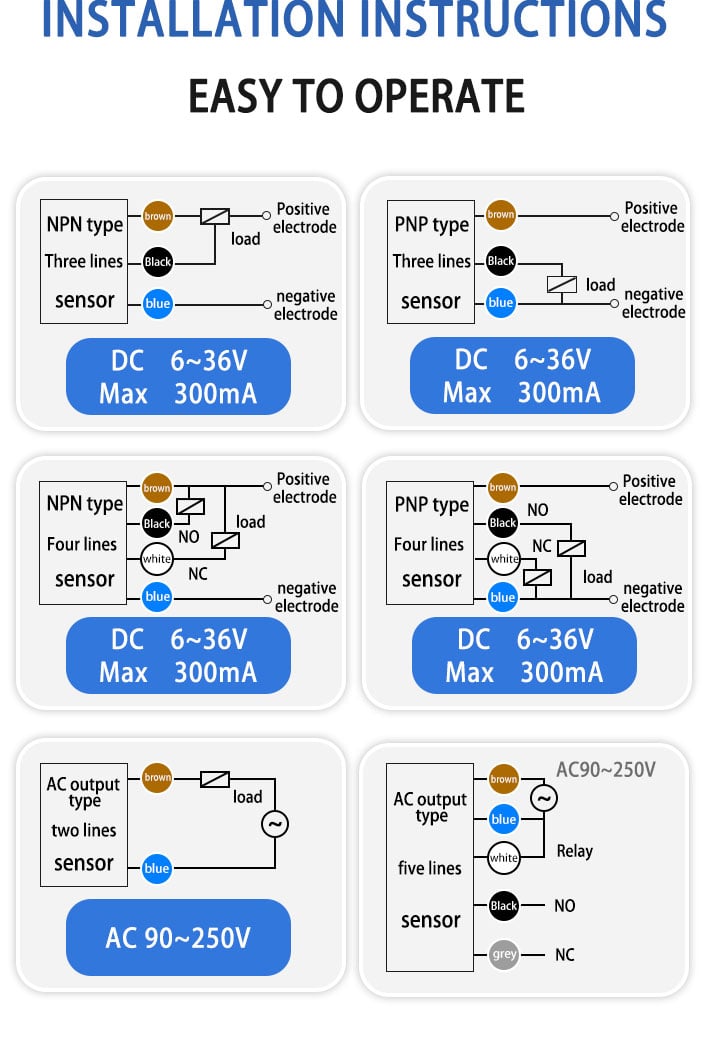

| Installasie Metode | Rooi | ||
| Ontdekafstand | 2 mm | ||
| Betroubare opsporing afstand | 0...1,5 mm | ||
| DC 3-draad | NPN | NO | TL-Q2MC1 |
| NC | TL-Q2MC2 | ||
| PNP | NO | TL-Q2MB1 | |
| NC | TL-Q2MB2 | ||
| Differensiële beweging | 10% maks. van die opsporingsafstand | ||
| Opspoorbaar objek | Ferromagneetlike metaal | ||
| Standaard senseringsobjek | Yster, 8 × 8 × 1 mm | ||
| Reaksiefrequentie | 500 Hz | ||
| Voedingsspanning (bedryfs-spanningsbereik) | 12 tot 24 VDC (10 tot 30 VDC), rimpel (p-p): maks. 10%. | ||
| Huidige verbruik | 15 mA maks. by 24 VDC (sonder belasting) | ||
| Beheer uitvoer |
Laadslag | NPN oop kollektor 100 mA maks. by 30 VDC maks. | |
| Residuele spanning | 1 V maks. (onder 'n belastingsstroom van 100 mA met kabellengte van 2 m) | ||

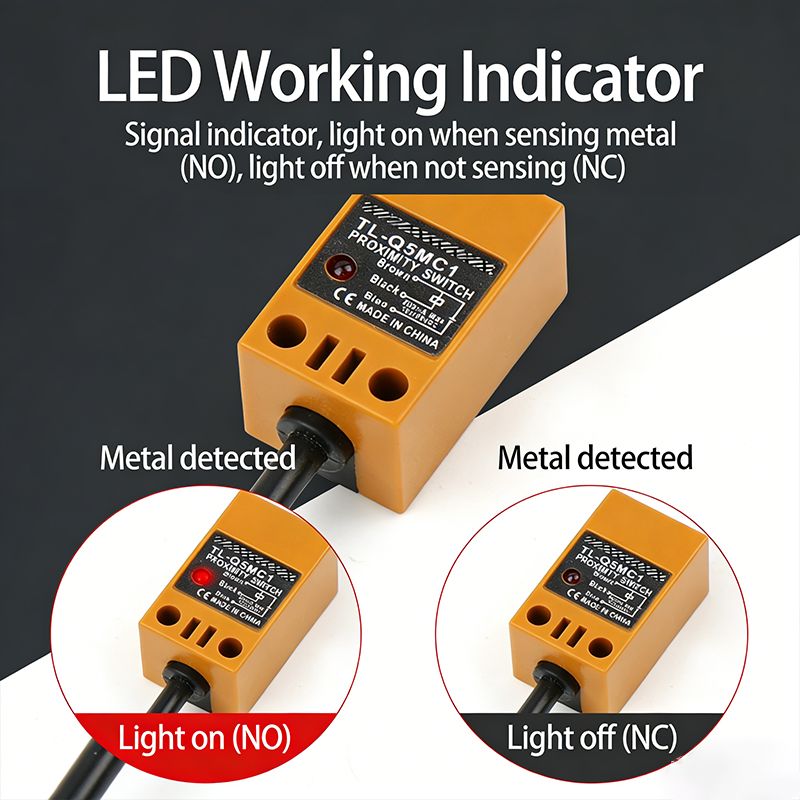

| Aanduidings | Opsporing indikator (rooi) | ||
| Bedryfstelsel | NO | ||
| Raadpleeg die tydingramme onder DC 3-draad modelle op bladsy 7 vir meer besonderhede. | |||
| Beskermingskrinkels | Omvêrend polariteitsbeskerming, Oorspanningsdempaar | ||
| Omgewings temperatuurreeks | Bedryfslagring: −10 tot 60°C (sonder vriesing of kondensasie) | ||
| Omgewings vochtigheidsreeks | Bedrywing/Oplag: 35% tot 95% (sonder kondensasie) | ||
| Temperatuurinvloed | ±10% maks. van die sensing afstand by 23°C in die temperatuur reeks van −10 tot 60°C |
||
| Spanningsinvloed | ±2.5% maks. van die sensing afstand by nomynale spanning in nomynale spanning ±10% reeks | ||
| Isolasie weerstand | 50 MΩ min. (by 500 VDC) tussen stroomdragende dele en kis |
||
| Dielektriese sterkte | 1 000 VAC vir 1 min tussen stroomdragende dele en geval |
||
| Trillingsweerstand | Verdelings: 10 tot 55 Hz, 1,5-mm dubbel amplitude vir 2 ure in elke van die X-, Y- en Z-rigtings | ||
| Sokweerstand | Verdelging: 1 000 m/s² 10 keer in elke van die X-, Y- en Z-rigtings | ||
| Verbindingsmetode | Voorbedrade modelle (Standaardkabellengte: 2 m) | ||
| Gewig (ingepakke toestand) | Rondom 60 g | ||
