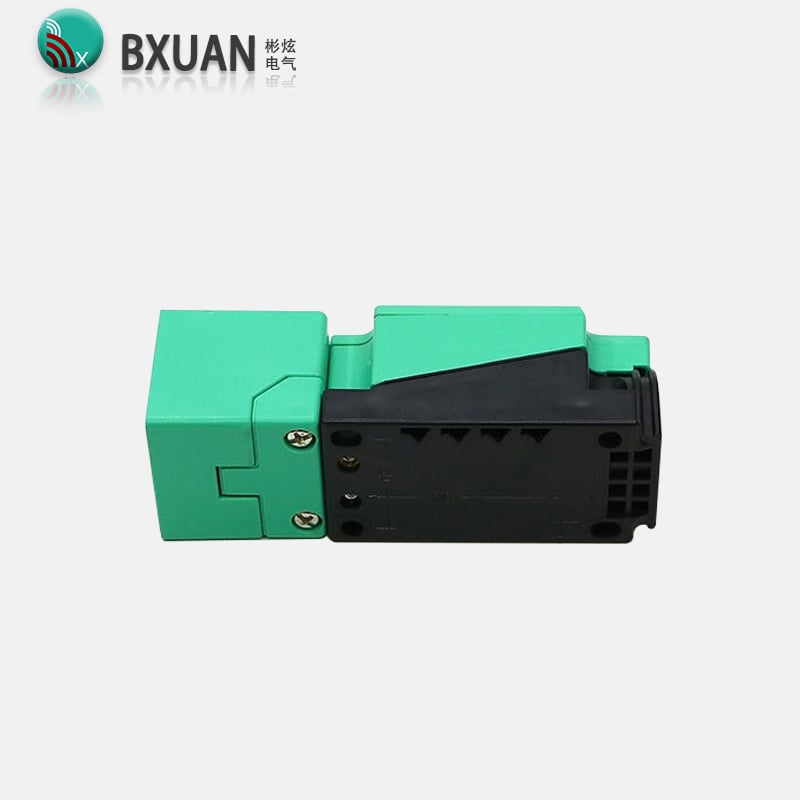

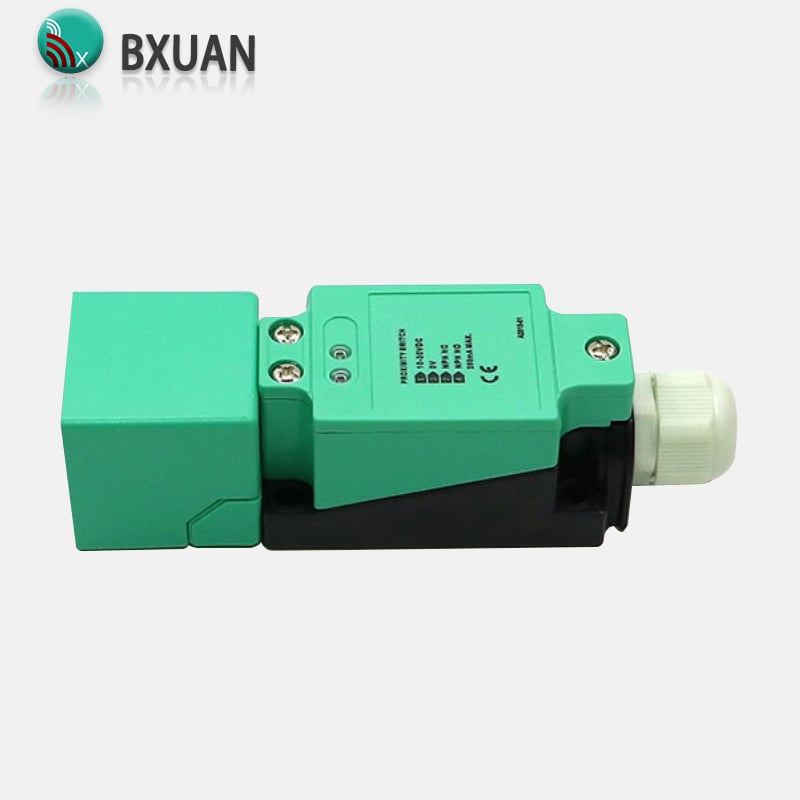

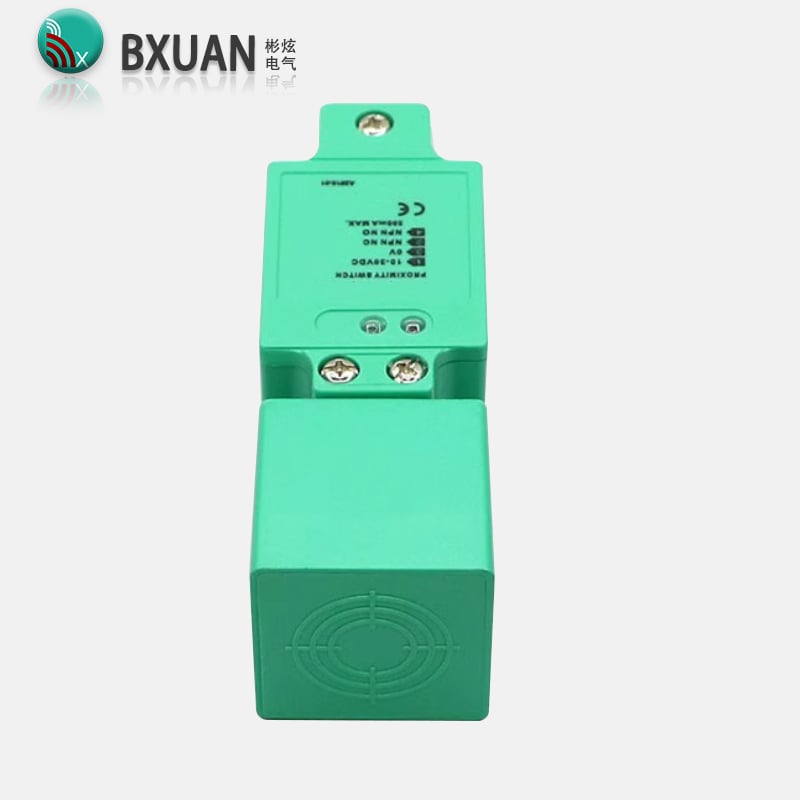

NBN40-reeks vierkantige nabyheidsskakelaar
NBN40-reeks groot vierkant induktiewe nabyheidsskakelaar — 40 mm nie-vlak opsporing, betroubaar 0–36,2 mm. Gelykstroom 3-draad/4-draad: NPN NO E0-V1 / NC E1-V1 / NO+NC A0-V1; PNP NO E2-V1 / NC E3-V1 / NO+NC A2-V1. NO+NC dryf twee seine vanaf een sensor. V1-konnektor. BXUAN-fabriekdirek.
- Oorsig
- Verwante produkte
| Installasie Metode | Nie gespoel nie | ||
| Ontdekafstand | 40mm | ||
| Betroubare opsporing afstand | 0...36,2mm | ||
| DC 3-draad/DC 4-draad | NPN | NO | NBN40-L2-E0-V1 |
| NC | NBN40-L2-E1-V1 | ||
| NO+NC | NBN40-L2-A0-V1 | ||
| PNP | NO | NBN40-L2-E2-V1 | |
| NC | NBN40-L2-E3-V1 | ||
| NO+NC | NBN40-L2-A2-V1 | ||
| DC 2-draad | NO | NBN40-L2-Z0-V1 | |
| NC | NBN40-L2-Z1-V1 | ||
| AC 2-draad | NO | NBN40-L2-U0-V1 | |
| NC | NBN40-L2-US-V1 | ||
| Bedryfs spanning | 10 ... 30 V DC | ||
| Skakelfrekwensie | 0 ... 440 Hz | ||
| Histerese | tip. 5 % | ||
| Omgekeerde polariteitsbeskerming | omkering van polariteit beskerming | ||
| Kortsluitbeskerming | pulsing | ||
| Spanningstorting | ≤ 2 V | ||
| Bedryfstroom | 0 ... 200 mA | ||
| Uitstandstroom | 0 ... 0.5 mA | ||
| Leegloopvoedingsstroom | ≤ 20 mA | ||
| Tydvertragings voor beskikbaarheid | 80 ms | ||
| Bedryfspanningsaanduier | LED, groen | ||
| Skakelstatusaanduier | LED, geel | ||
| MTTFd | 1510 a | ||
| Missie Tyd (TM) | 20 a | ||
| Diagnostiese Dekking (DC) | 0% | ||
| Gewilde Isolasiestroomspanning | 253 V | ||
| Gewilde Impulsverdraagspanning | 4000 V | ||
| Omgewingstemperatuur | 25 ... 85 °C | ||
| Bergtemperatuur | -40 ... 85 °C | ||
| Verbinding tipe | Konnektorklem M12 x 1 , 4-pin/skroottaermynals | ||
| Massa | 130 g | ||
